Digima D-1520 Smart 6 kW, laser a fibra ottica aperto, 1500x2000
137 000,00 zł
111 382,11 zł netto
Dostępność: Dostępny
Minimum logistyczne od 0,00 zł
Dostawa: 90 business days
Laser a fibra D-1520 6000W
Laser a fibra CNC D-1520 Smart 6000W per il taglio preciso dei metalli
D-1520 è un laser a fibra D-1520 6000W destinato al taglio CNC di lamiere ed elementi metallici. La macchina combina una struttura compatta, un’area di lavoro di 1500 × 2000 mm, una sorgente laser Raycus 6000W e una testa di taglio Raytools BS06KCAT.
Il modello è adatto alla produzione di elementi in lamiera, alle officine di carpenteria, alle aziende pubblicitarie e alla realizzazione di protezioni, pannelli, involucri, componenti tecnici ed elementi in acciaio al carbonio, acciaio inox, alluminio, ottone e rame.
Il D-1520 6000 W è un pratico laser a fibra per aziende che richiedono un taglio del metallo preciso, ripetibile e rapido, mantenendo dimensioni compatte della macchina.
Immagini principali della macchina
Due immagini principali del laser D-1520

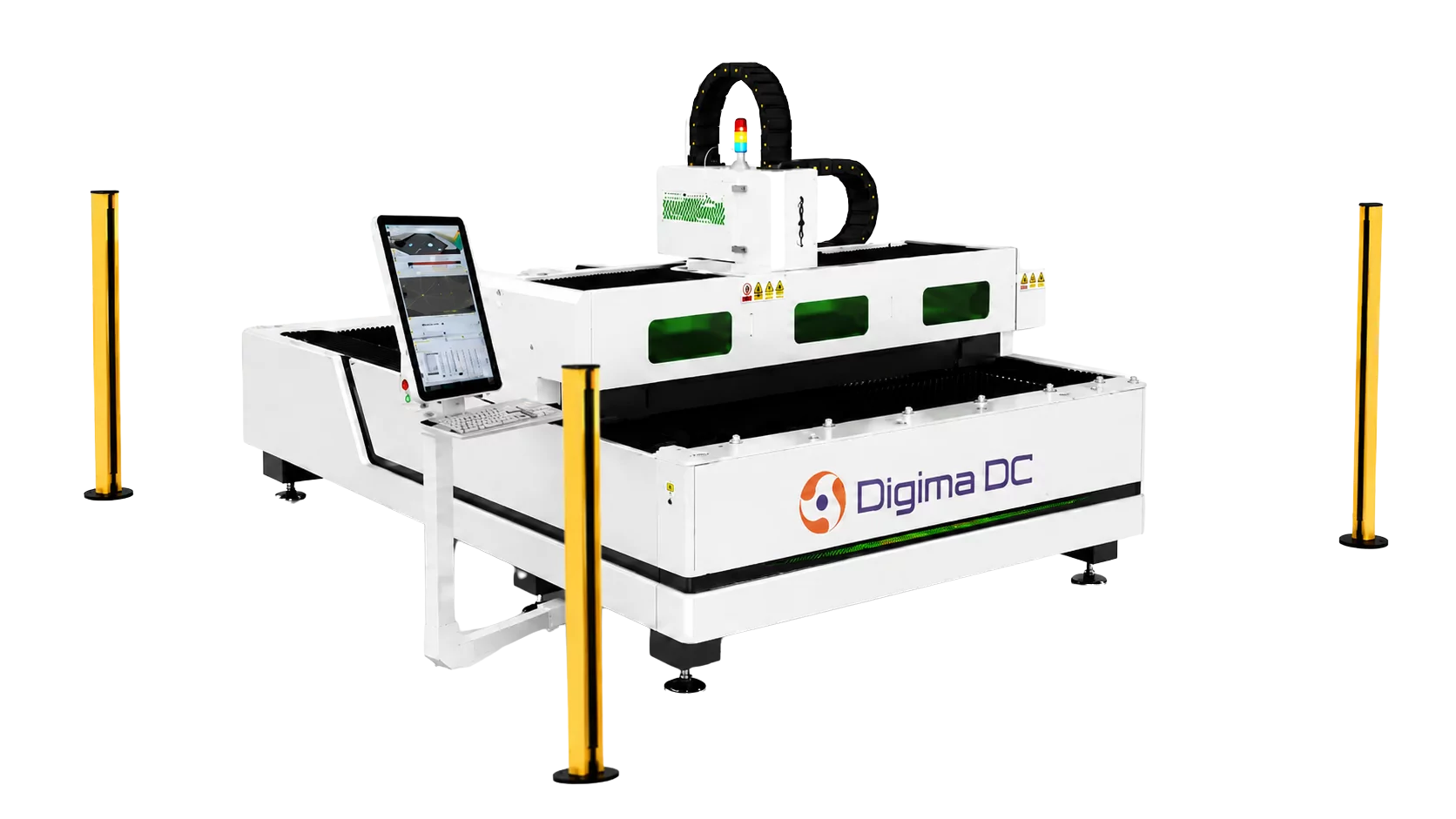

Vista generale della macchina
Vista aggiuntiva del laser
Configurazione della macchina
15 componenti principali della macchina
1. MacchinaMacchina con area di lavoro 2000 × 1500 mm, struttura stabile ed elevata dinamica operativa.
2. Sorgente laserSorgente laser Raycus da 6 kW per il taglio efficiente dei metalli.
3. Testa laserTesta BS06KCAT con protezione delle lenti, raffreddamento ad acqua e regolazione automatica della messa a fuoco.
4. Azionamento servoAzionamenti DELTA: asse X 750 W, asse Y 2 × 750 W e asse Z 400 W.
5. Sistema di controlloSistema Raytools XC3000S per il controllo del processo di taglio laser.
6. CremaglieraCremagliera YYC in acciaio temprato e rettificato, resistente e precisa.
7. Vite a ricircolo di sfere TBIComponente TBI di Taiwan utilizzato nel preciso sistema di movimentazione.
8. RiduttoreRiduttore SHIMPO che garantisce una trasmissione stabile del moto.
9. Guida lineareGuide HIWIN per un movimento fluido e preciso degli assi.
10. Componenti elettriciComponenti elettrici DELIXI utilizzati nel sistema di controllo.
11. Valvola proporzionale del gasValvola proporzionale SMC per il controllo preciso della pressione del gas.
12. Basamento della macchinaBasamento sottoposto a trattamento termico e invecchiamento per garantire la stabilità della struttura.
13. Trave del portaleTrave in alluminio leggera e rigida che aumenta la dinamica e la qualità del taglio.
14. Refrigeratore ad acquaRefrigeratore HANLI / S&A per stabilizzare la temperatura della sorgente e della testa.
15. Sistema di lubrificazioneLubrificazione automatica delle guide con regolazione del tempo e della frequenza.
Equipaggiamento opzionale
Elementi opzionali disponibili per l’acquisto
I seguenti elementi possono essere aggiunti alla configurazione del laser.
Stabilizzatore di tensione
Aiuta a mantenere un’alimentazione stabile e un funzionamento regolare del dispositivo, soprattutto in presenza di variazioni di tensione.
Compressore a vite con serbatoio del gas
Soluzione per il taglio economico dell’acciaio al carbonio e dell’acciaio inox mediante aria compressa.
Ventilatore di estrazione
Sistema semplice e pratico per rimuovere polvere e fumi prodotti durante il taglio laser.
Parti soggette a usura
Parti di consumo opzionali per il laser
Parti di consumo incluse nel set.
Vetrino protettivo, 5 pz.Durata 300–500 ore. Il set comprende 5 pezzi; si consiglia una scorta maggiore.
Ugello di taglio, 5 pz.Durata 300–500 ore. Ugelli di taglio per il lavoro quotidiano della macchina.
Anello ceramico, 1 pz.Durata 4000–5000 ore. Componente della testa laser.
Lente di focalizzazione, 1 pz.Durata 4000–5000 ore. Lente che focalizza il raggio laser
Lente collimatrice, 1 pz.Durata 4000–5000 ore. Elemento ottico del sistema laser.
Immagini tecniche
Dimensioni e disegno tecnico della macchina
Disegno quotato della macchina
Vista laterale e vista dall’alto con le principali dimensioni della struttura D-1520.
Immagine tecnica aggiuntiva
Schema o dettaglio tecnico che mostra la struttura della macchina.
Parametri di taglio
Parametri di taglio per il modello D-1520 6000 W
Acciaio al carbonio — CS
Parametri di taglio per la sorgente da 6000 W.
| Spessore del materiale | Velocità di taglio 6000 W | Materiale |
|---|---|---|
| 1 mm | 45–60 m/min | Acciaio al carbonio |
| 2 mm | 35–40 m/min | Acciaio al carbonio |
| 3 mm | 22–27 m/min | Acciaio al carbonio |
| 4 mm | 15–20 m/min | Acciaio al carbonio |
| 5 mm | 9–12 m/min | Acciaio al carbonio |
| 6 mm | 8–10 m/min | Acciaio al carbonio |
| 8 mm | 2,2–2,4 m/min | Acciaio al carbonio |
| 10 mm | 2,0–2,2 m/min | Acciaio al carbonio |
| 12 mm | 1,9–2,1 m/min | Acciaio al carbonio |
| 14 mm | 1,4–1,6 m/min | Acciaio al carbonio |
| 16 mm | 1,2–1,4 m/min | Acciaio al carbonio |
| 20 mm | 0,6–0,8 m/min | Acciaio al carbonio |
| 22 mm | 0,5–0,6 m/min | Acciaio al carbonio |
| 25 mm | 0,4 m/min | Acciaio al carbonio |
| 30 mm | 0,3 m/min | Acciaio al carbonio |
Acciaio inox — SS
Parametri di taglio per la sorgente da 6000 W.
| Spessore del materiale | Velocità di taglio 6000 W | Materiale |
|---|---|---|
| 1 mm | 45–60 m/min | Acciaio inox |
| 2 mm | 35–45 m/min | Acciaio inox |
| 3 mm | 22–27 m/min | Acciaio inox |
| 4 mm | 15–20 m/min | Acciaio inox |
| 5 mm | 9–12 m/min | Acciaio inox |
| 6 mm | 8–11 m/min | Acciaio inox |
| 8 mm | 3,5–4,5 m/min | Acciaio inox |
| 10 mm | 2–2,5 m/min | Acciaio inox |
| 12 mm | 1,5–1,8 m/min | Acciaio inox |
| 14 mm | 1–1,5 m/min | Acciaio inox |
| 16 mm | 0,5–0,6 m/min | Acciaio inox |
| 18 mm | 0,3–0,5 m/min | Acciaio inox |
| 20 mm | 0,2–0,25 m/min | Acciaio inox |
Alluminio — AL
Parametri di taglio per la sorgente da 6000 W.
| Spessore del materiale | Velocità di taglio 6000 W | Materiale |
|---|---|---|
| 1 mm | 45–60 m/min | Aluminium |
| 2 mm | 35–40 m/min | Aluminium |
| 3 mm | 22–27 m/min | Aluminium |
| 4 mm | 14–17 m/min | Aluminium |
| 5 mm | 9–11 m/min | Aluminium |
| 6 mm | 4–6 m/min | Aluminium |
| 8 mm | 2,5–3 m/min | Aluminium |
| 10 mm | 1,5–1,8 m/min | Aluminium |
| 12 mm | 0,8–1 m/min | Aluminium |
| 14 mm | 0,6–0,7 m/min | Aluminium |
| 16 mm | 0,35–0,45 m/min | Aluminium |
| 20 mm | 0,2–0,3 m/min | Aluminium |
Ottone — Brass
Parametri di taglio per la sorgente da 6000 W.
| Spessore del materiale | Velocità di taglio 6000 W | Materiale |
|---|---|---|
| 1 mm | 30–35 m/min | Ottone |
| 2 mm | 18–25 m/min | Ottone |
| 3 mm | 12–15 m/min | Ottone |
| 4 mm | 4,5–6 m/min | Ottone |
| 5 mm | 3,5–4 m/min | Ottone |
| 6 mm | 2–2,6 m/min | Ottone |
| 8 mm | 1–1,3 m/min | Ottone |
| 10 mm | 0,6–0,8 m/min | Ottone |
Rame — Copper
Parametri di taglio per la sorgente da 6000 W.
| Spessore del materiale | Velocità di taglio 6000 W | Materiale |
|---|---|---|
| 1 mm | 25–30 m/min | Rame |
| 2 mm | 13–16 m/min | Rame |
| 3 mm | 8–10 m/min | Rame |
| 4 mm | 5–6 m/min | Rame |
| 5 mm | 3–4 m/min | Rame |
| 6 mm | 1,5–2,5 m/min | Rame |
Analisi dei costi operativi — variante 6000 W
Dati trascritti manualmente dalla tabella di analisi dei costi per la potenza di 6000 W.
| Voce | Aria / acciaio inox | Ossigeno O₂ / acciaio inox | Azoto N₂ / acciaio inox |
|---|---|---|---|
| Potenza laser | 15 kW | 15 kW | 15 kW |
| Gruppo refrigeratore ad acqua | 8 kW | 8 kW | 8 kW |
| Macchina principale | 8 kW | 8 kW | 8 kW |
| Sistema di aspirazione | 3 kW | 3 kW | 3 kW |
| Potenza totale | 34 kW | 34 kW | 34 kW |
| Consumo energetico medio | 34 × 80% = 27,2 kW | 34 × 80% = 27,2 kW | 34 × 80% = 27,2 kW |
| Consumo di gas | 200 l/h | 30–50 l/h | 150–220 l/h |
I dati sono indicativi e dipendono dal tipo di materiale, dalla qualità della lamiera, dal gas ausiliario, dalle impostazioni di focalizzazione, dall’ugello, dalla pressione e dalla qualità del bordo richiesta.
Parametri tecnici
Specifiche D-1520 6000 W
| Parametro | Valore |
|---|---|
| Modello | Laser a fibra D-1520 6000W |
| Area di lavoro | 1500 × 2000 mm |
| Potenza laser | 6000 W |
| Testa di taglio | BS06KCAT |
| Sorgente laser | Raycus |
| Durata della sorgente a fibra | Oltre 10.000 ore |
| Refrigeratore | S&A / Hanli |
| Intervallo di spessore di taglio | 0,5–10 mm nell’intervallo di precisione standard |
| Gas ausiliario per il taglio | Di serie senza sorgente d’aria; opzionalmente compressore a vite con serbatoio del gas, ossigeno o azoto |
| Accelerazione massima | 1,5G |
| Precisione di riposizionamento | Entro ±0,01 mm |
| Sistema di lubrificazione | Elettrico |
| Aspirazione delle polveri | Di serie senza sistema di aspirazione; opzionalmente ventilatore di estrazione |
| Precisione di posizionamento | < ±0,02 mm |
| Gas ausiliari | Ossigeno, azoto, aria compressa |
| Ripetibilità | ≤ ±0,005 mm |
| Velocità massima | 60 m/min |
| Formati di file supportati | DXF / PLT / AI / LXD / GBX / codice NC |
| Tensione di alimentazione | 380 V, 3 fasi, 50/60 Hz |
| Garanzia | 2 anni |
