Digima D-1520 Smart 1.5 kW laser fiber otwarty światłowodowy 1500x2000

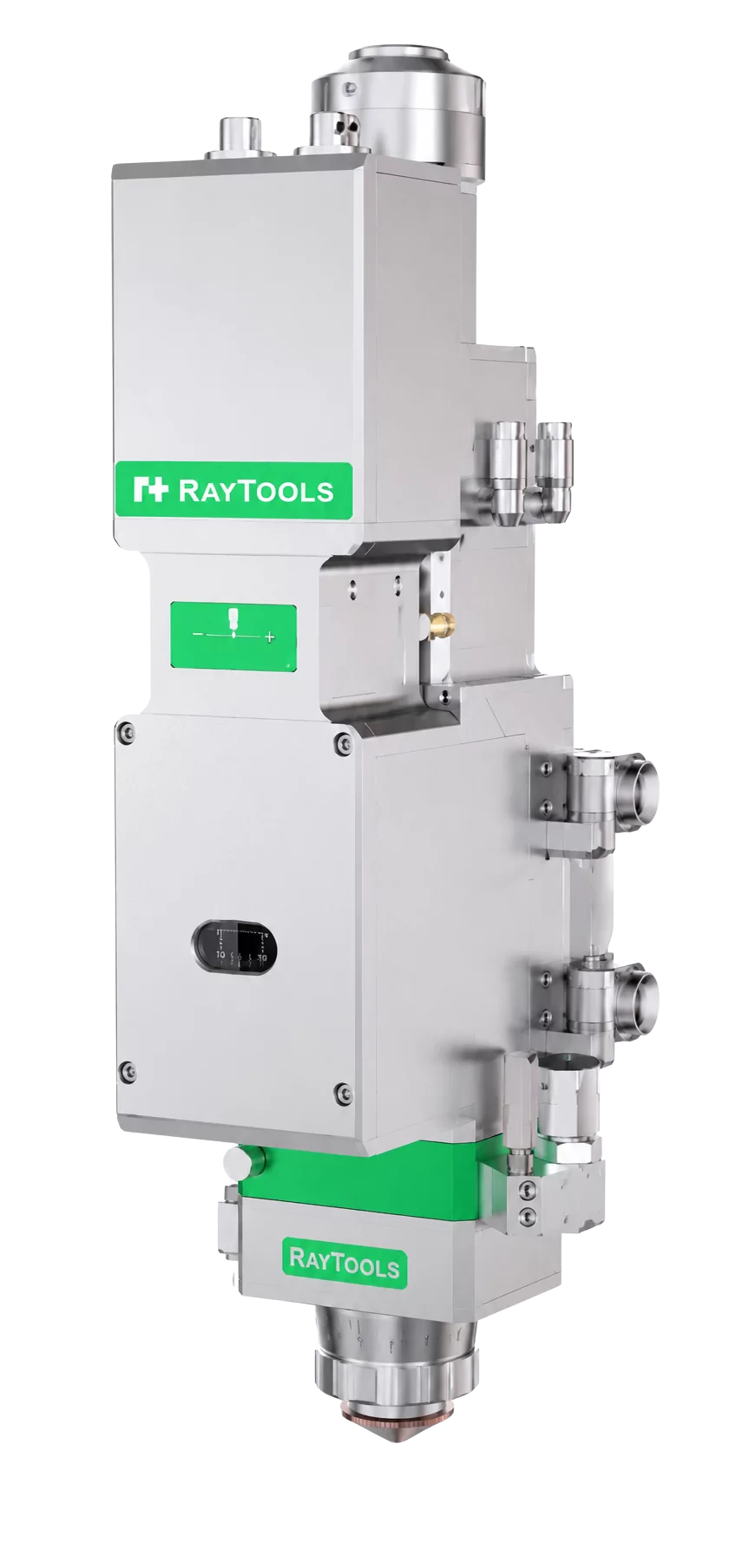

D-1520 to Laser światłowodwy Fiber D-1520 1500W przeznaczona do cięcia blach i elementów metalowych w technologii CNC. Maszyna łączy kompaktową konstrukcję, pole robocze 1500 × 2000 mm, źródło laserowe Raycus 1500W oraz głowicę tnącą Raytools BS03KCAT.
Model sprawdzi się w produkcji elementów z blachy, w zakładach ślusarskich, firmach reklamowych, produkcji osłon, paneli, obudów, detali technicznych, elementów ze stali węglowej, nierdzewnej, aluminium, mosiądzu i miedzi.

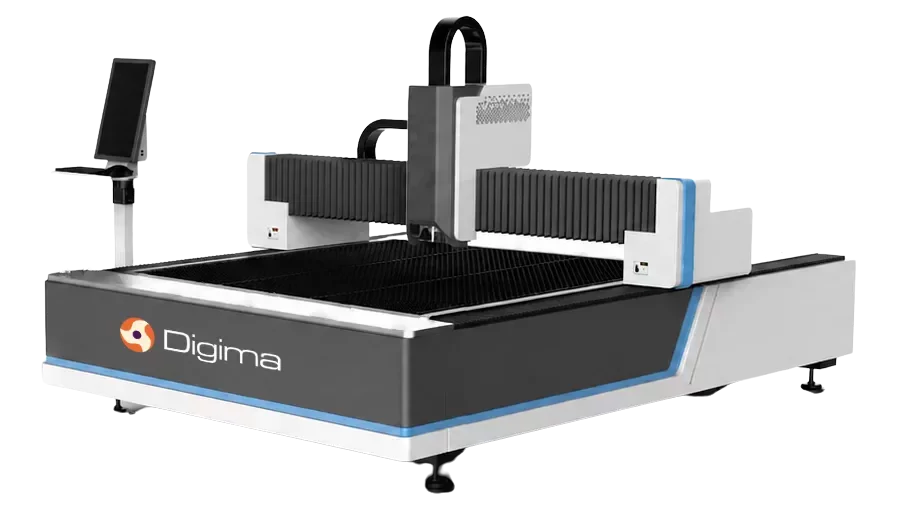

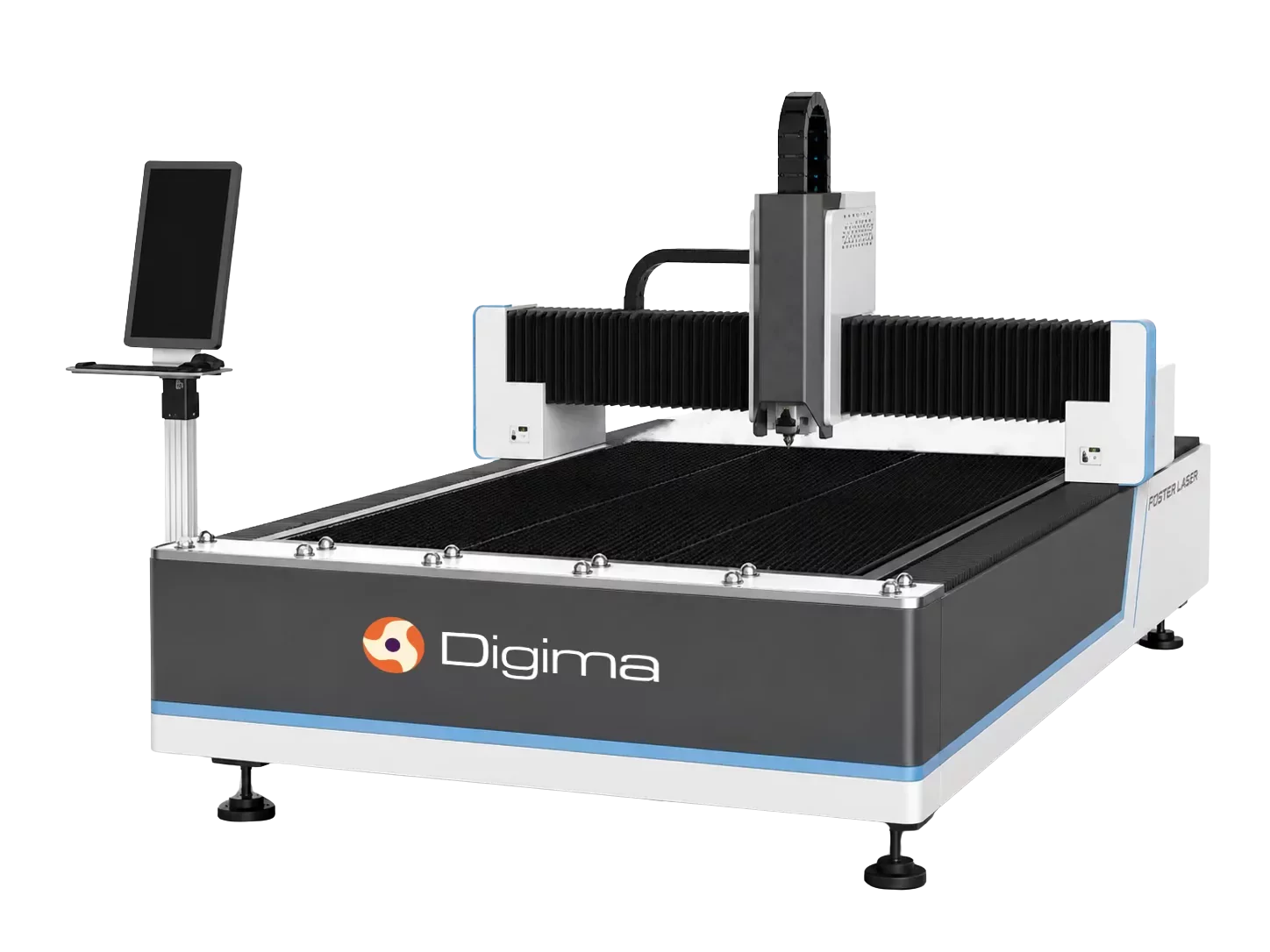

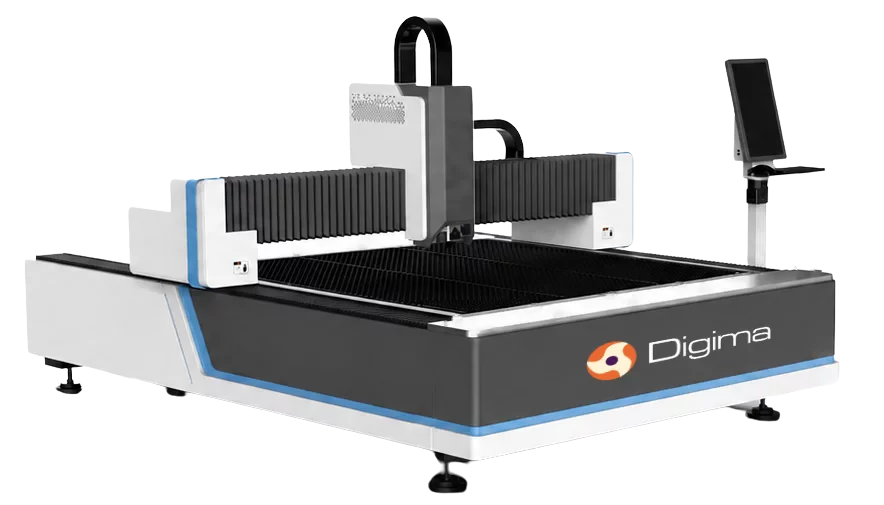

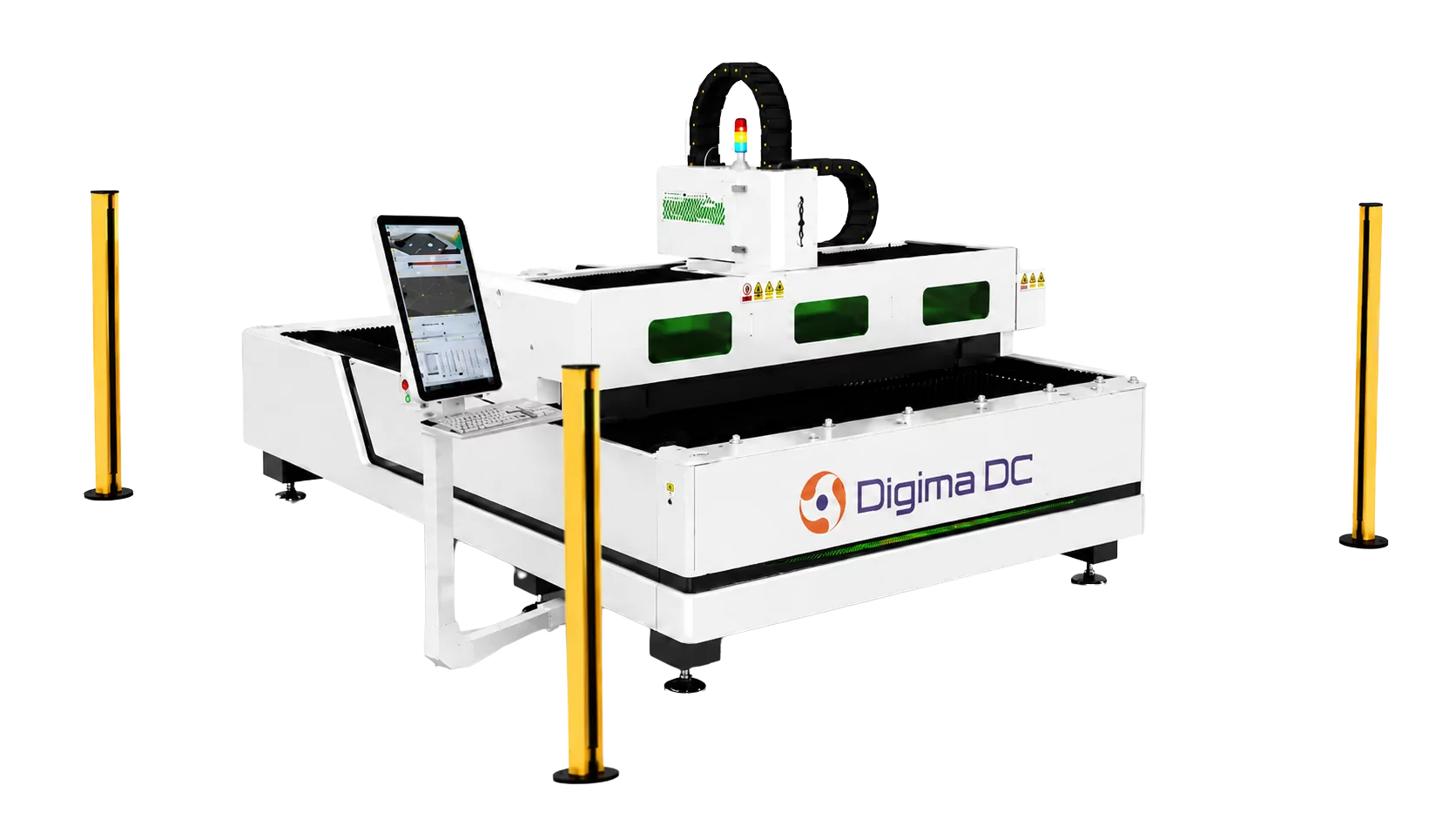

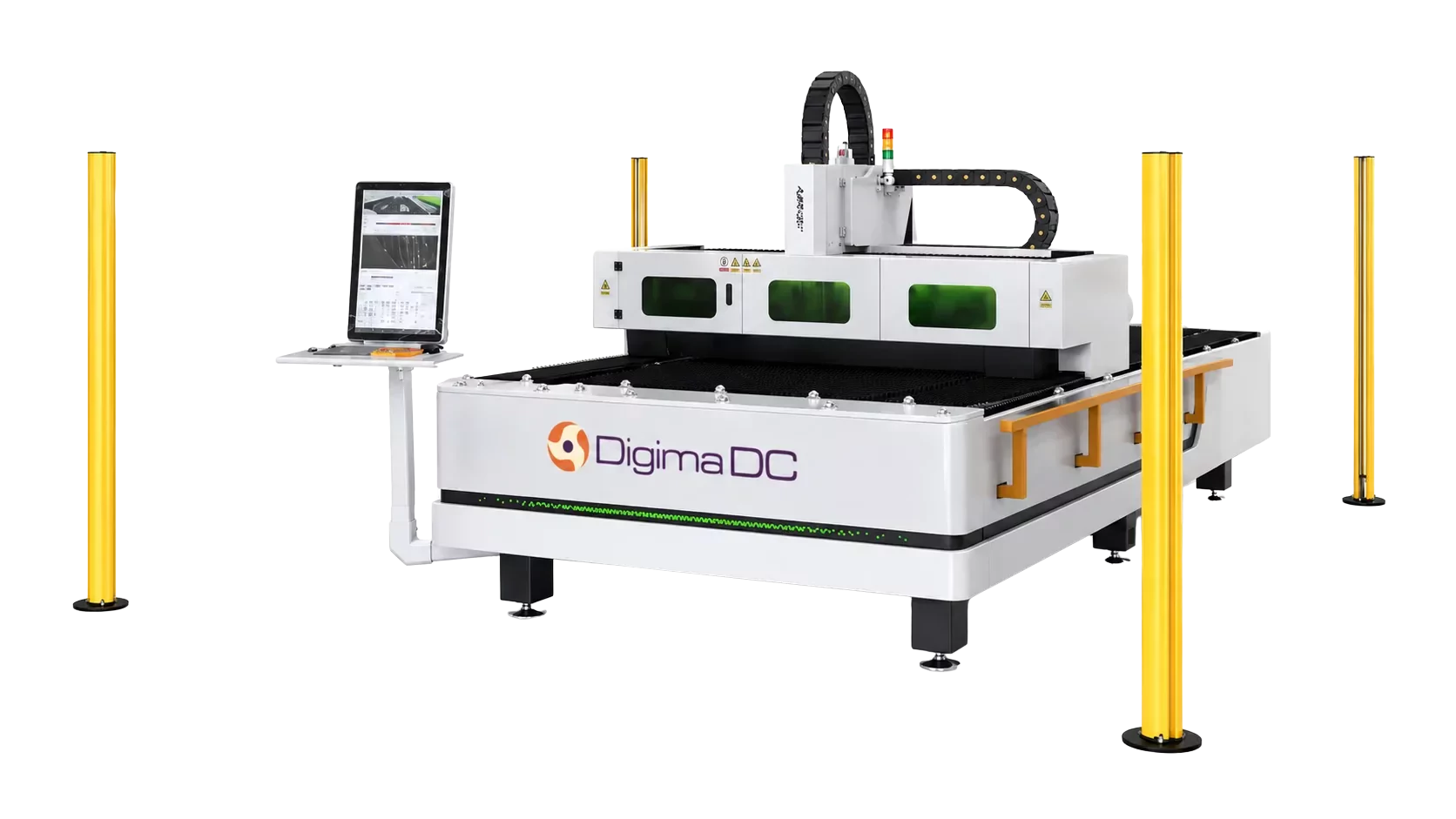

Dwa główne zdjęcia lasera D-1520

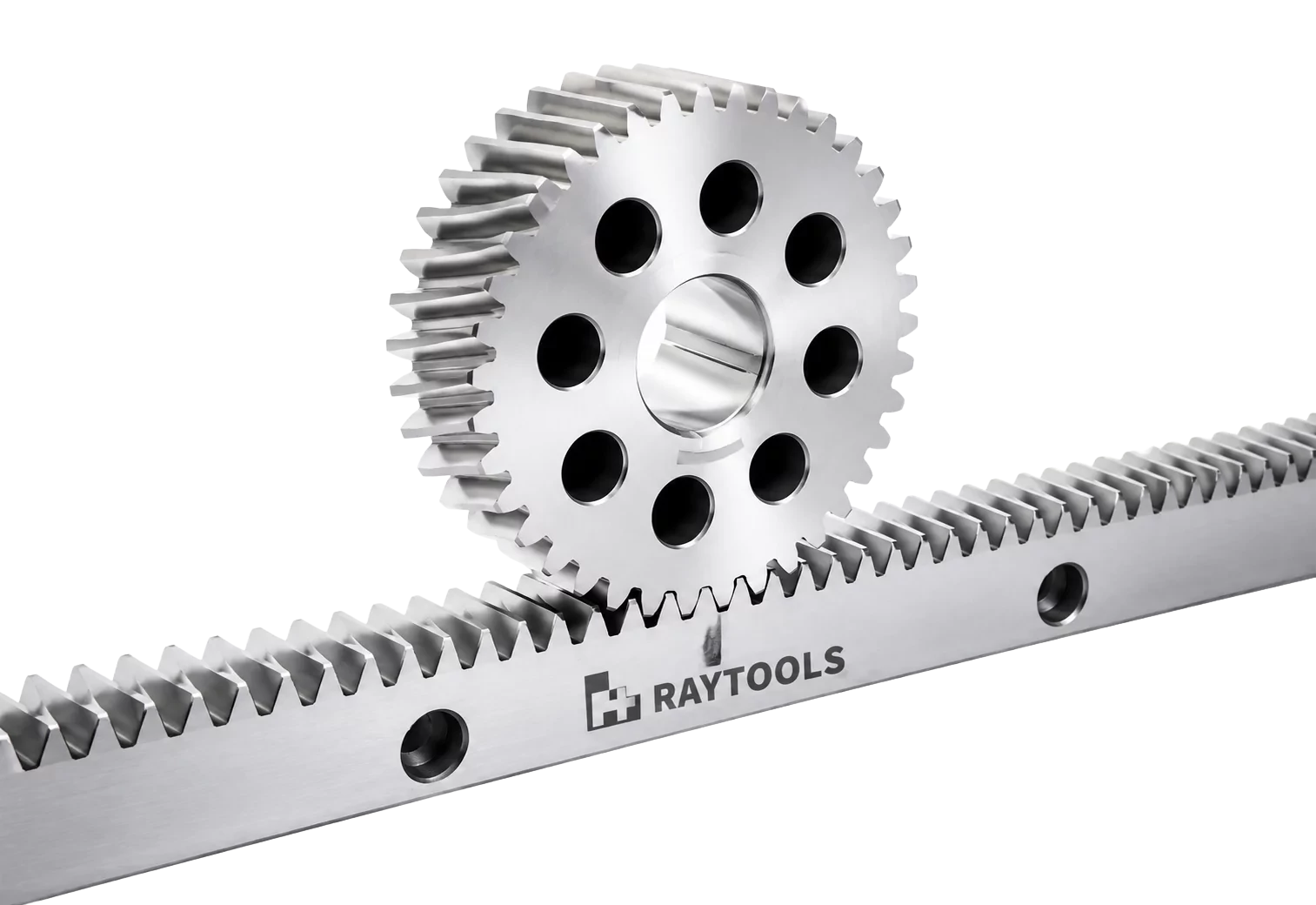

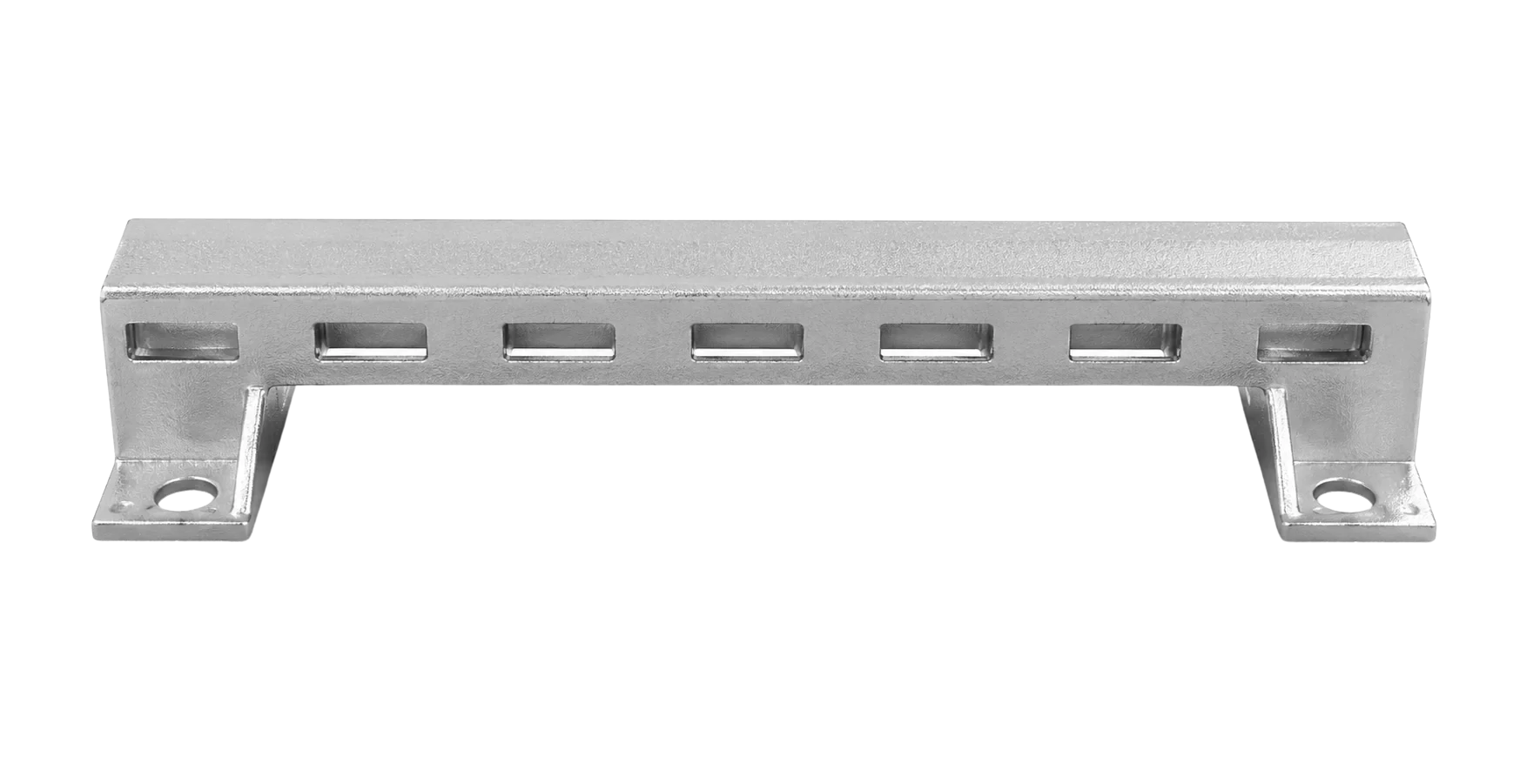

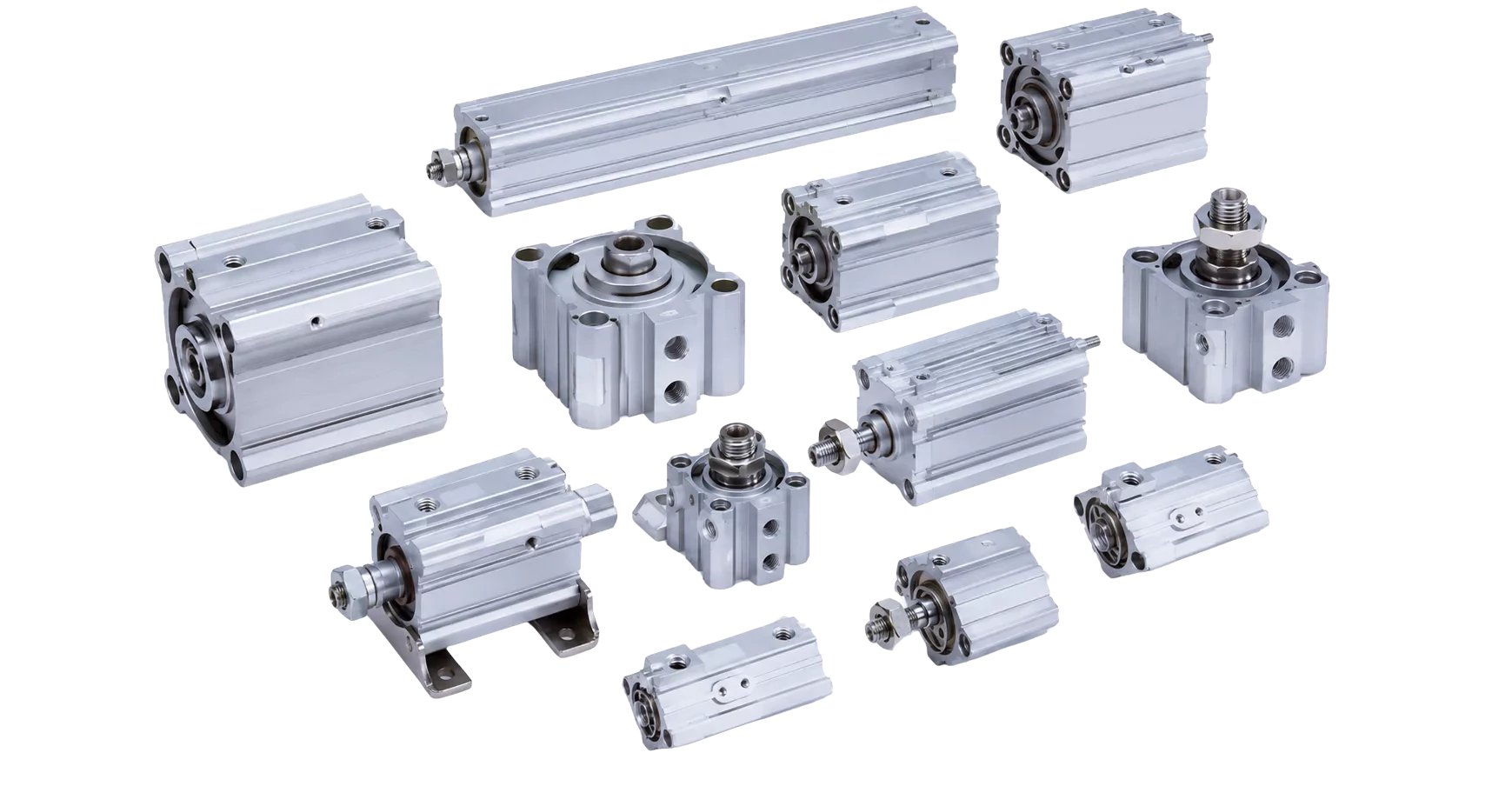

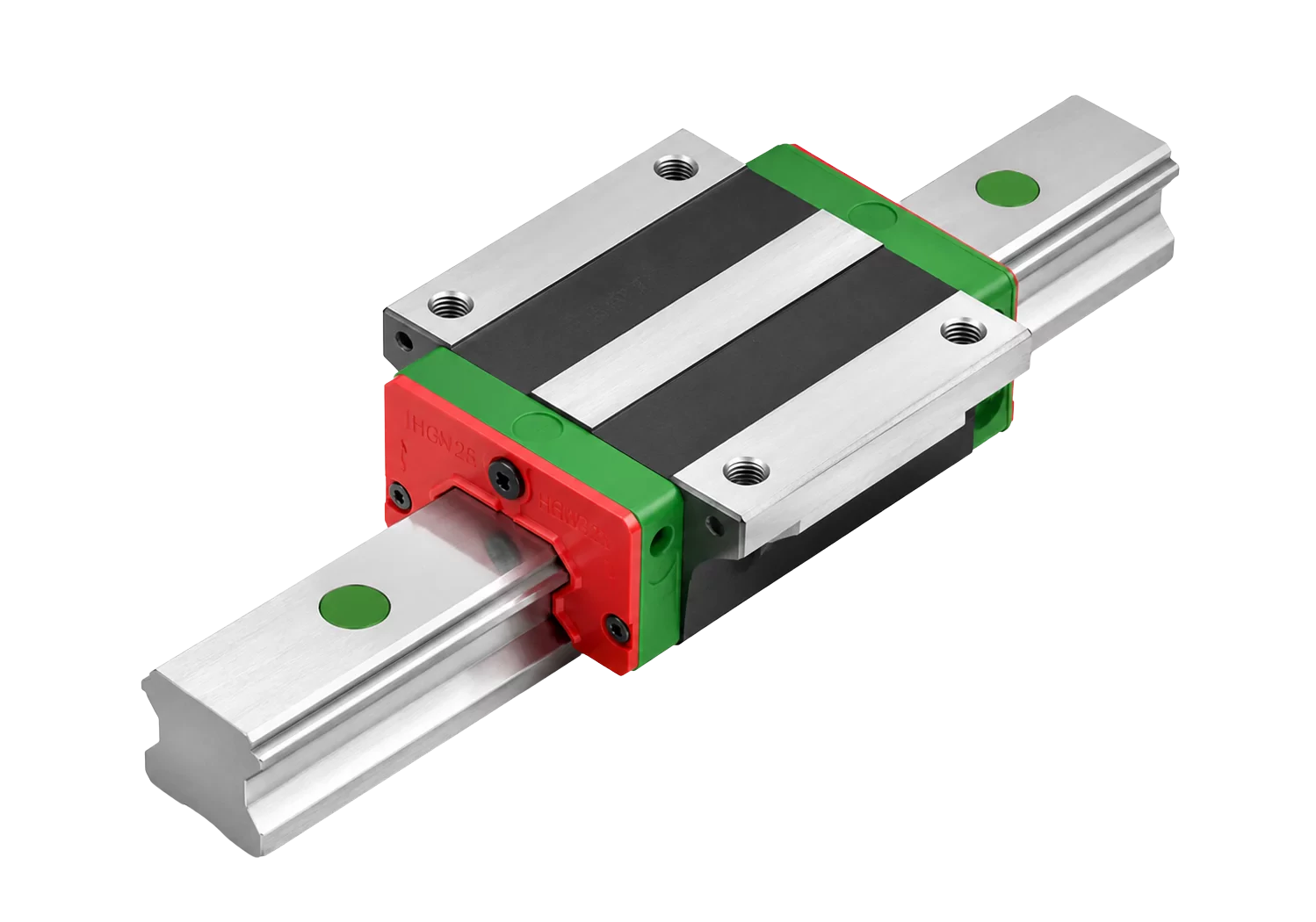

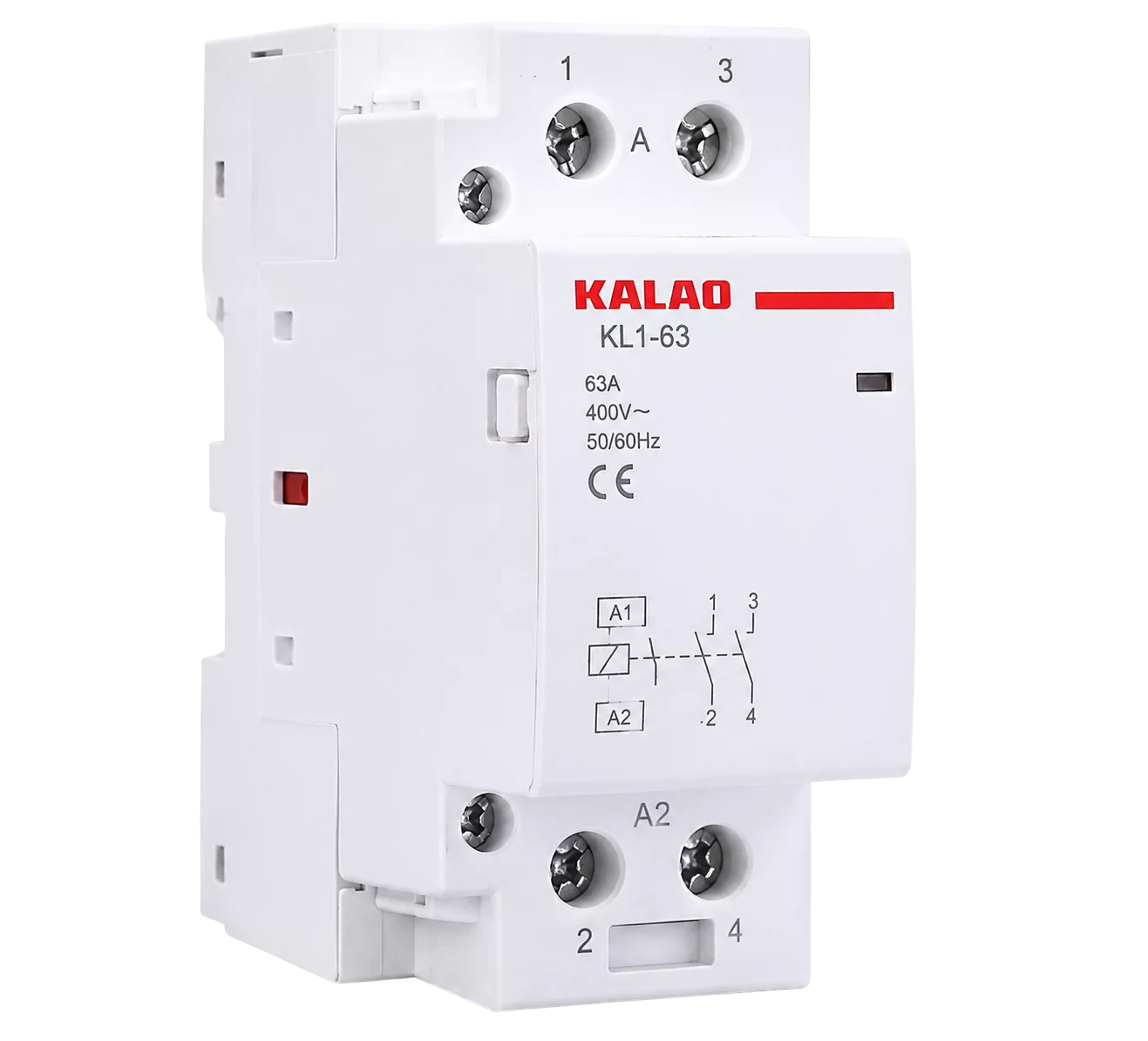

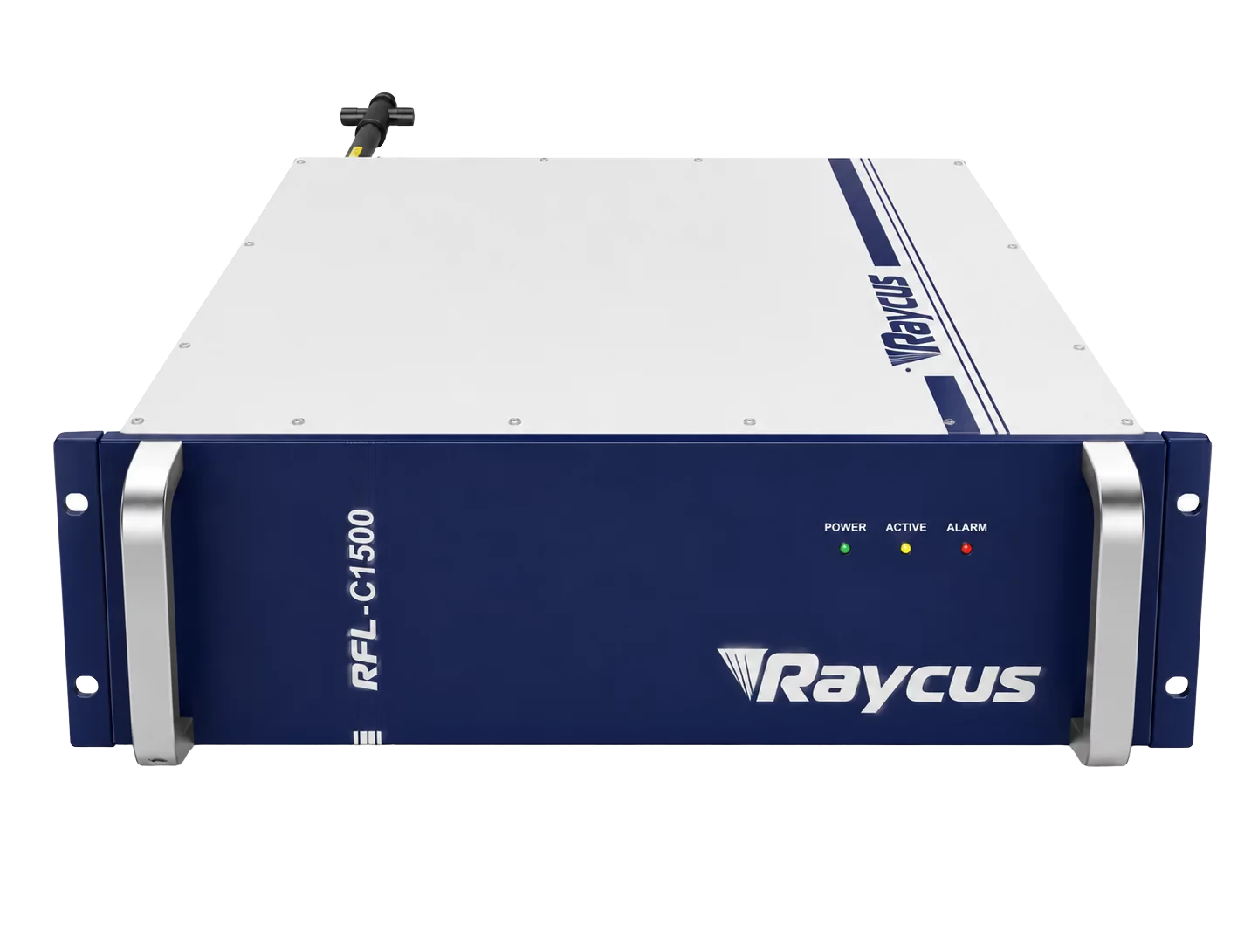

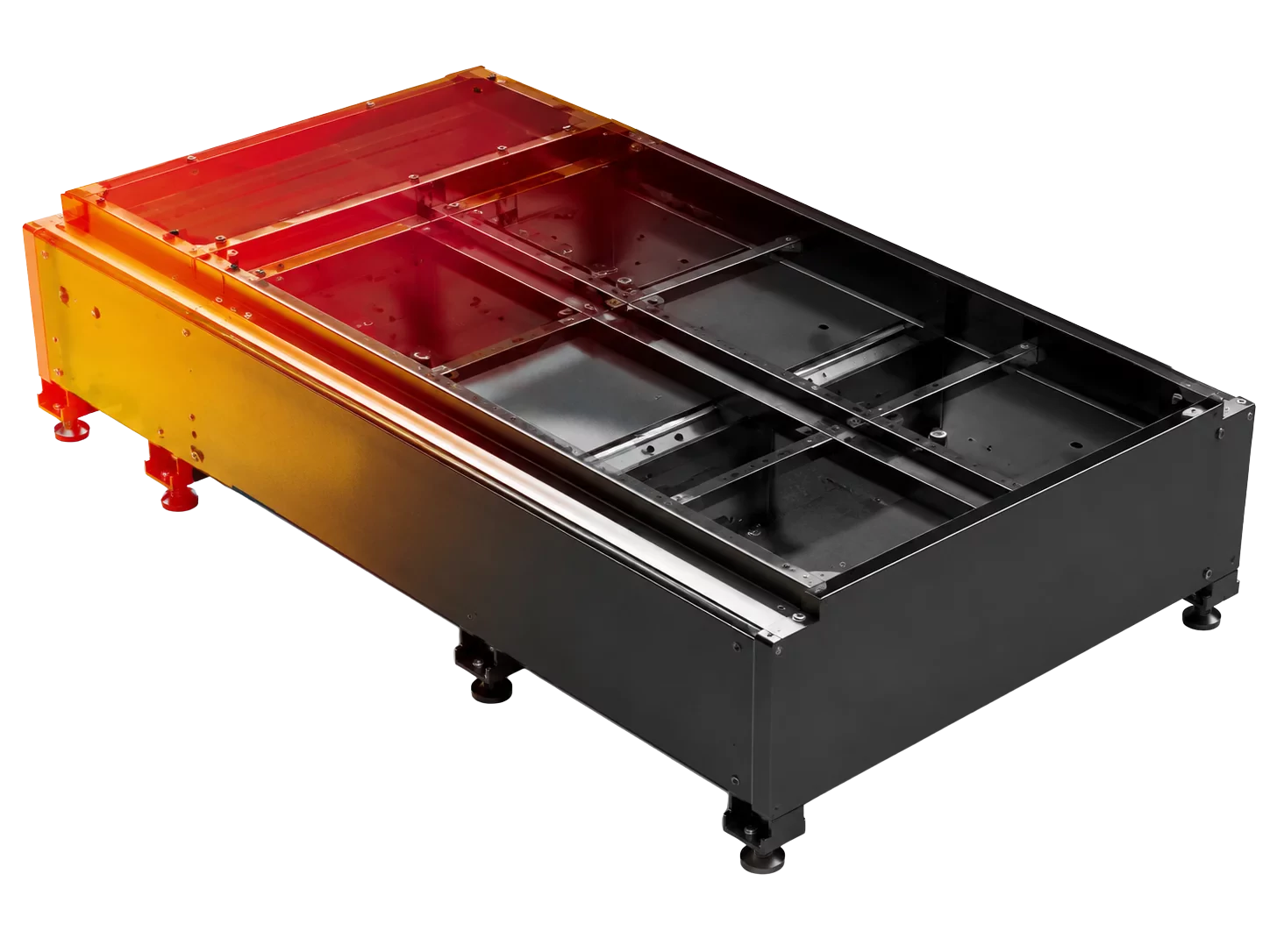

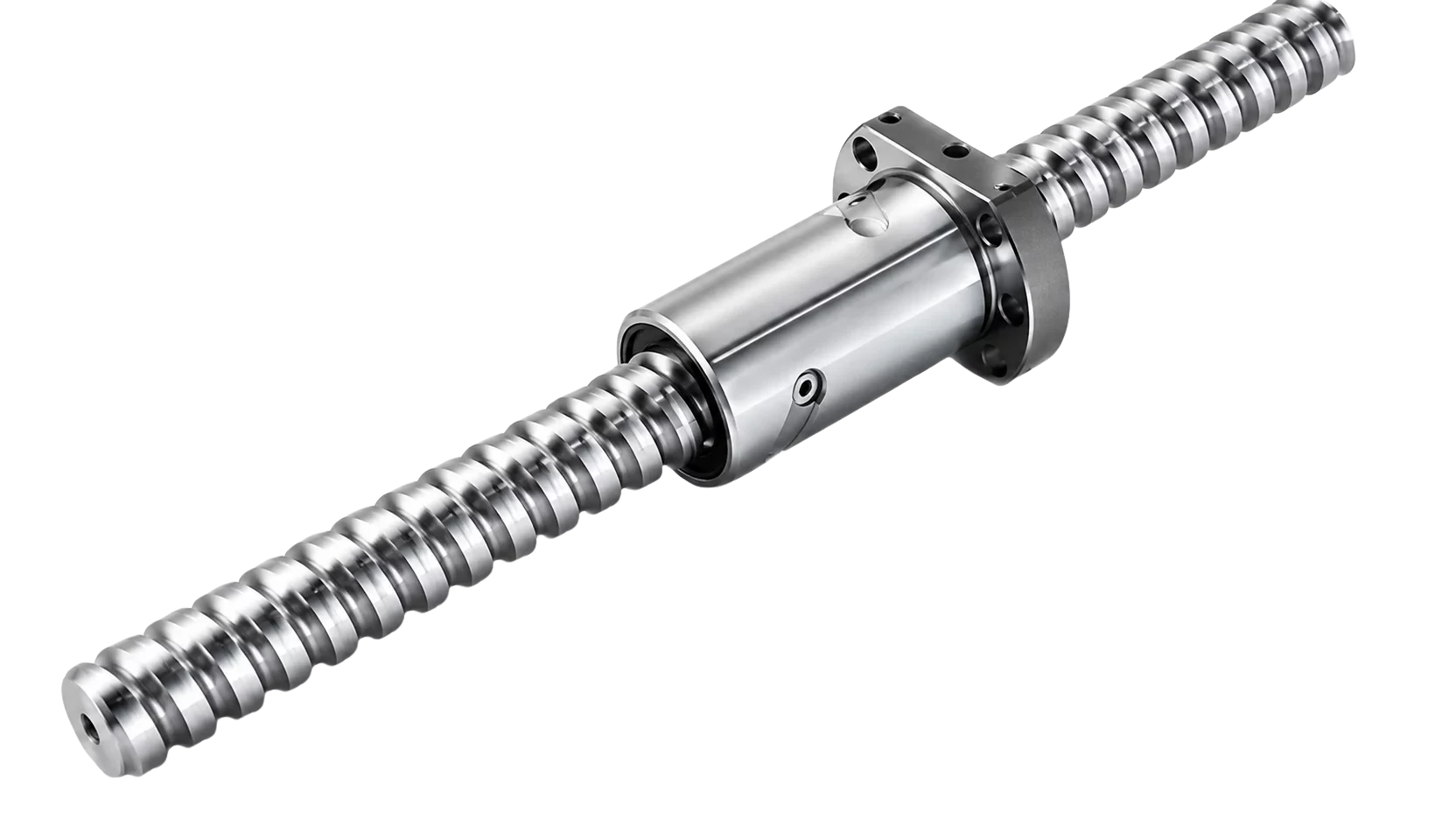

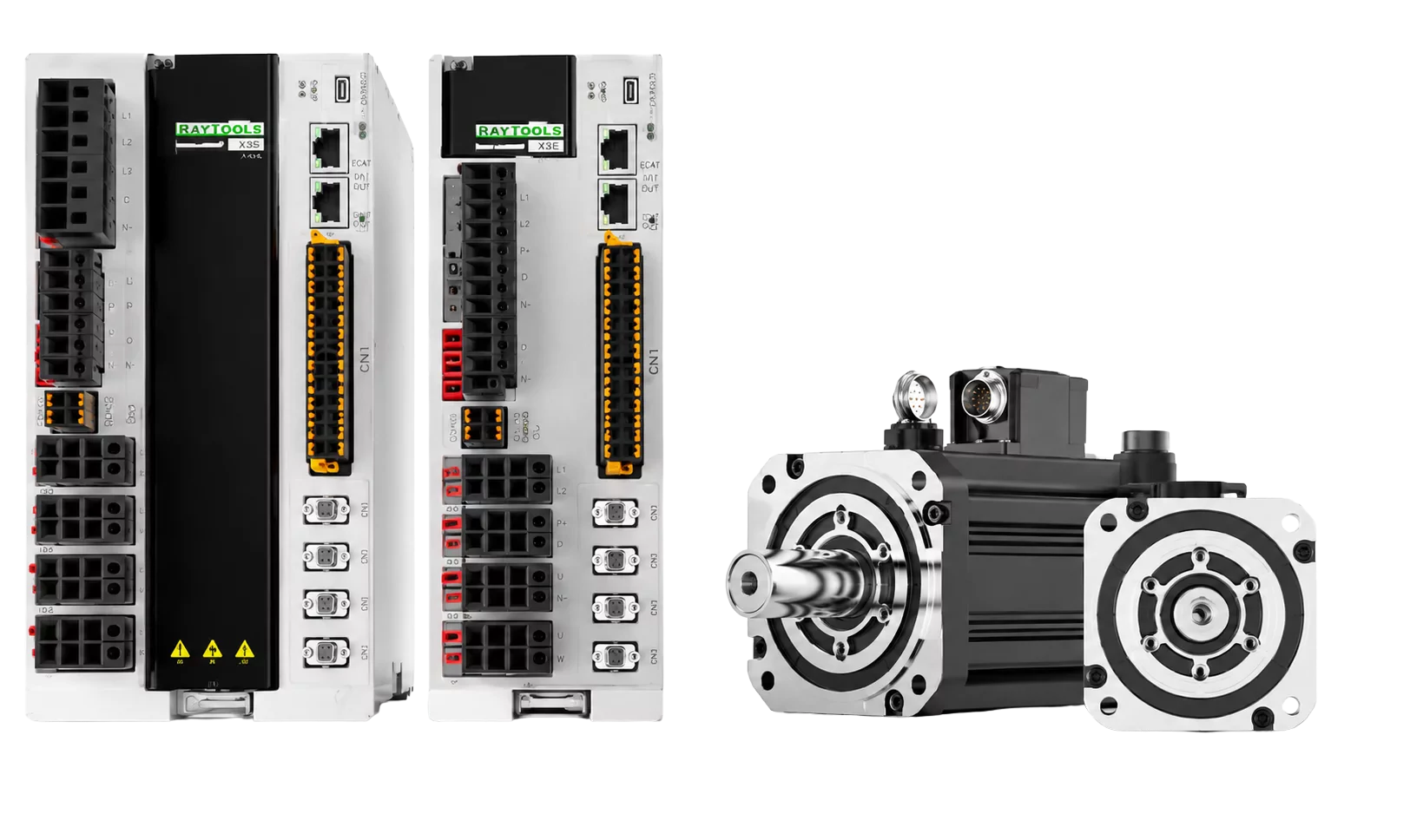

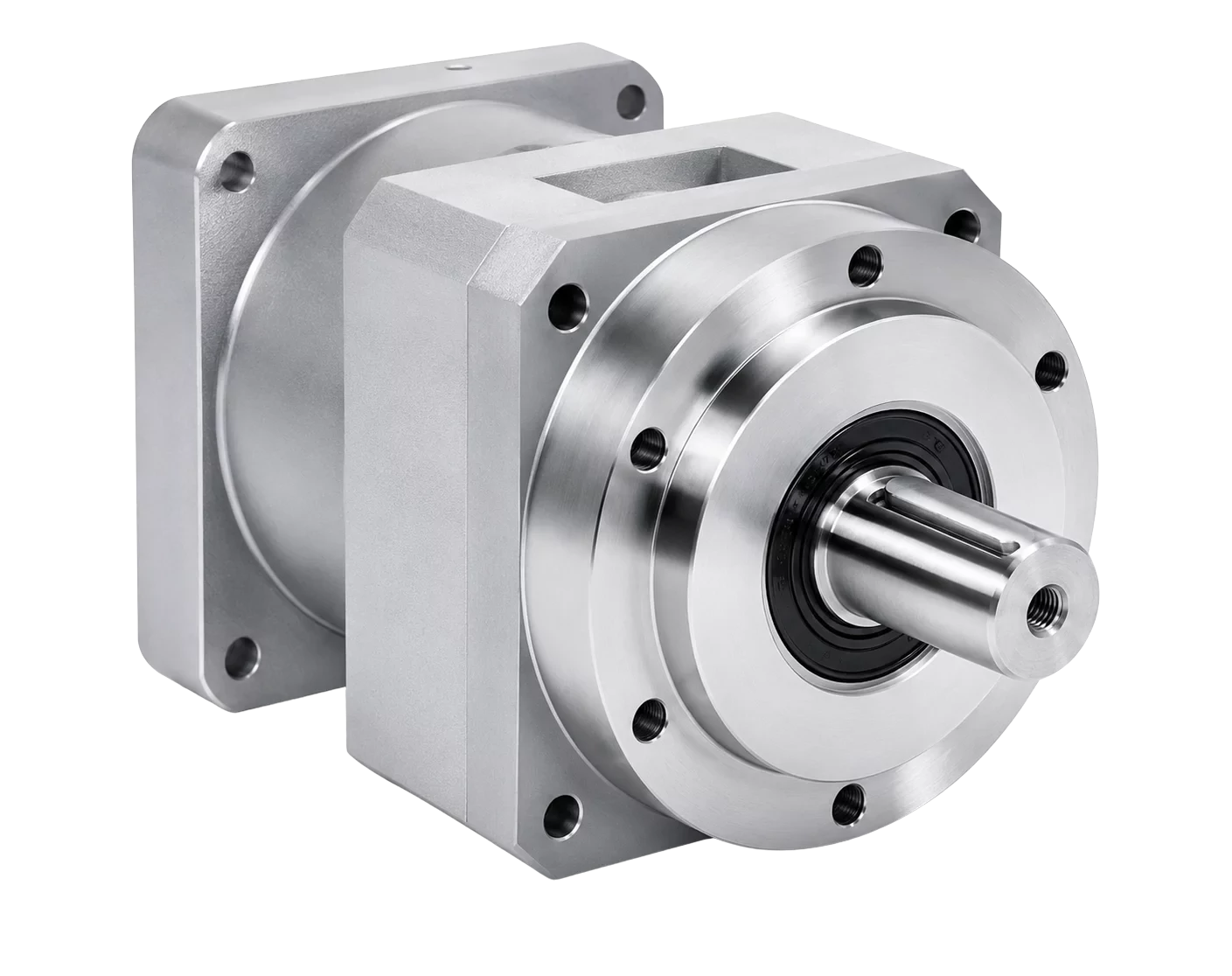

15 kluczowych podzespołów maszyny
Opcjonalne elementy dostępne do zakupu
Poniższe elementy można dodać do konfiguracji lasera.

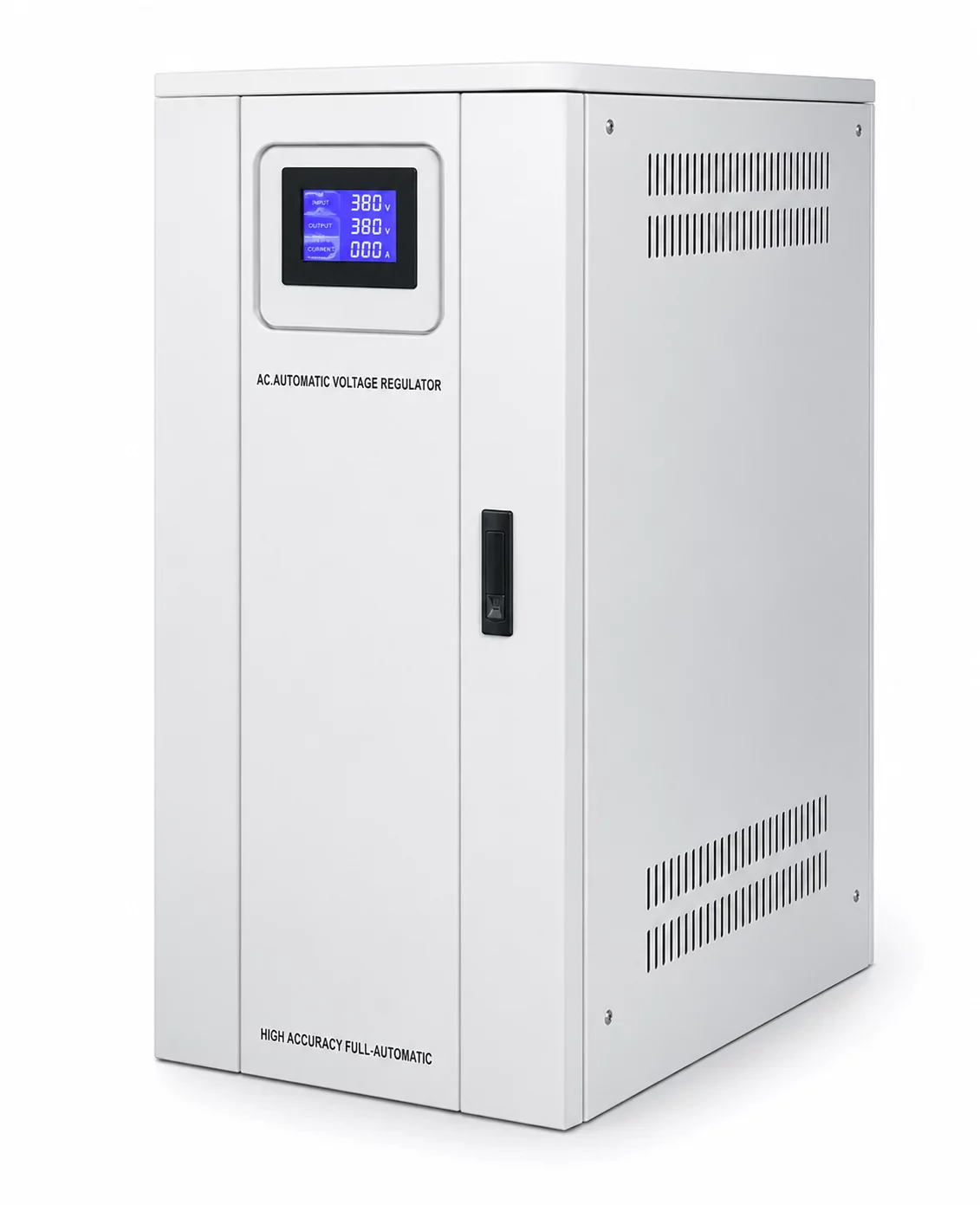

Pomaga utrzymać stabilne zasilanie i płynną pracę urządzenia, szczególnie w miejscach z wahaniami napięcia.

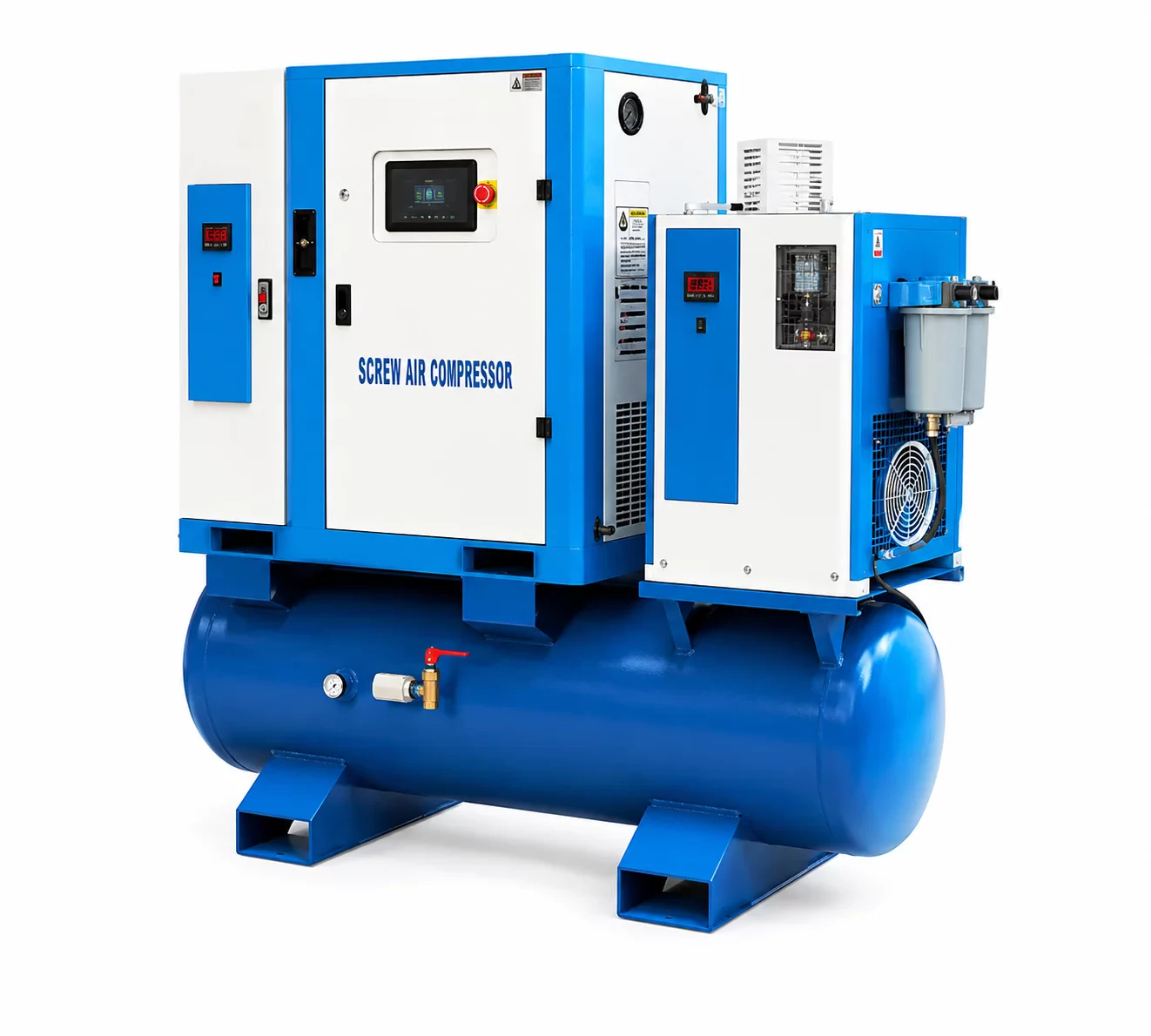

Rozwiązanie do ekonomicznego cięcia stali węglowej i nierdzewnej przy użyciu sprężonego powietrza.

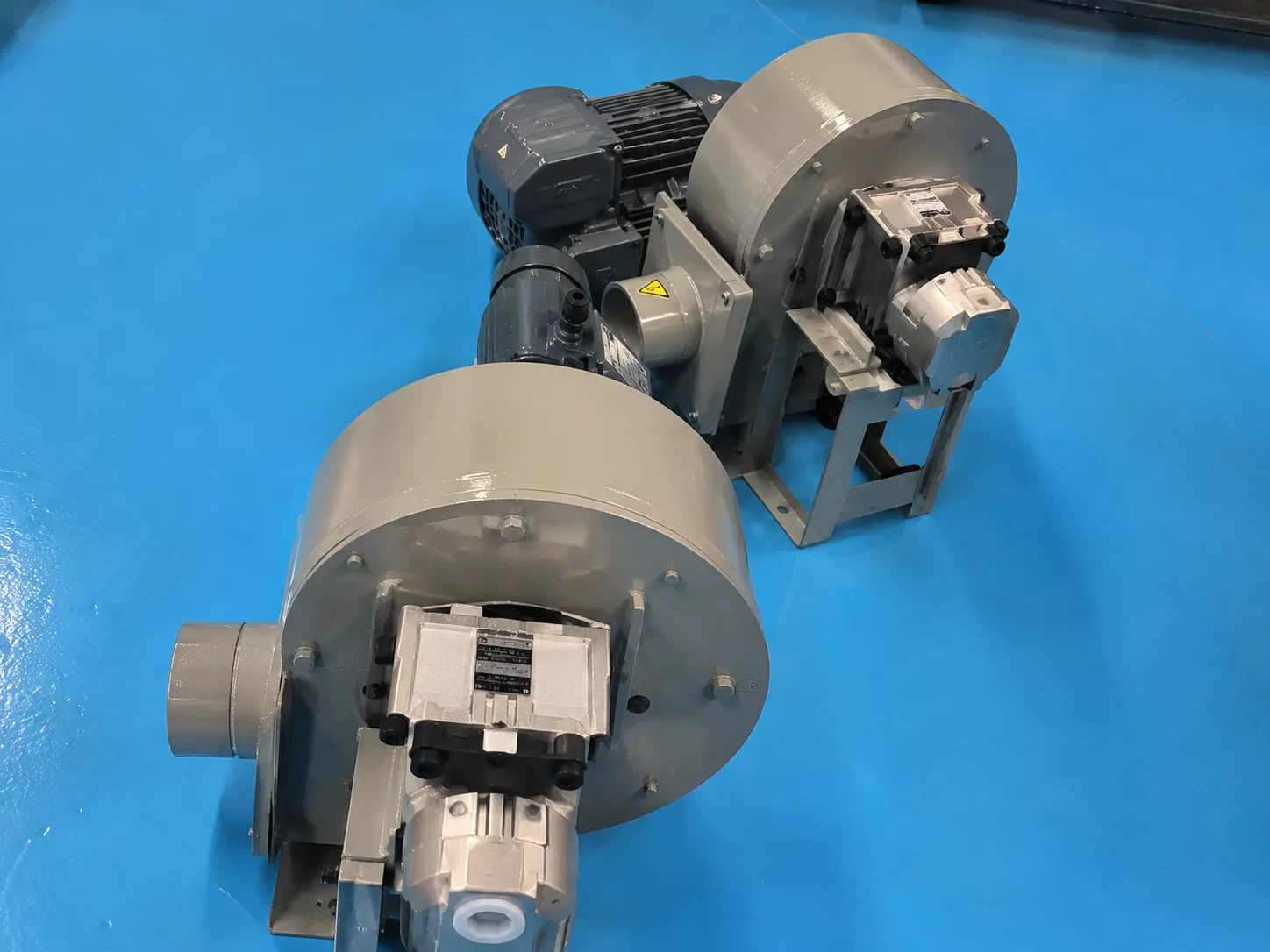

Prosty i praktyczny system usuwania pyłu oraz dymu powstającego podczas cięcia laserowego.

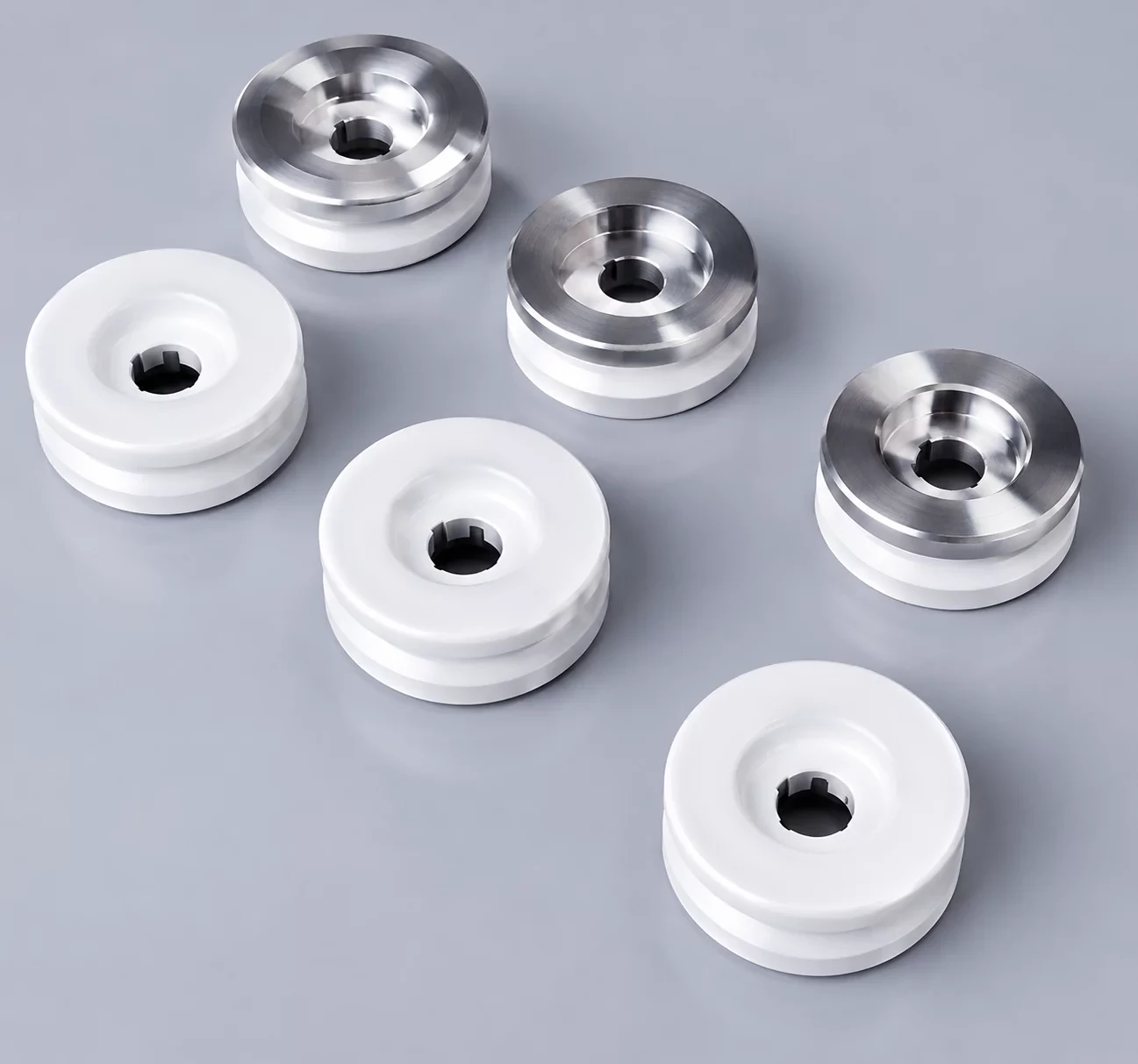

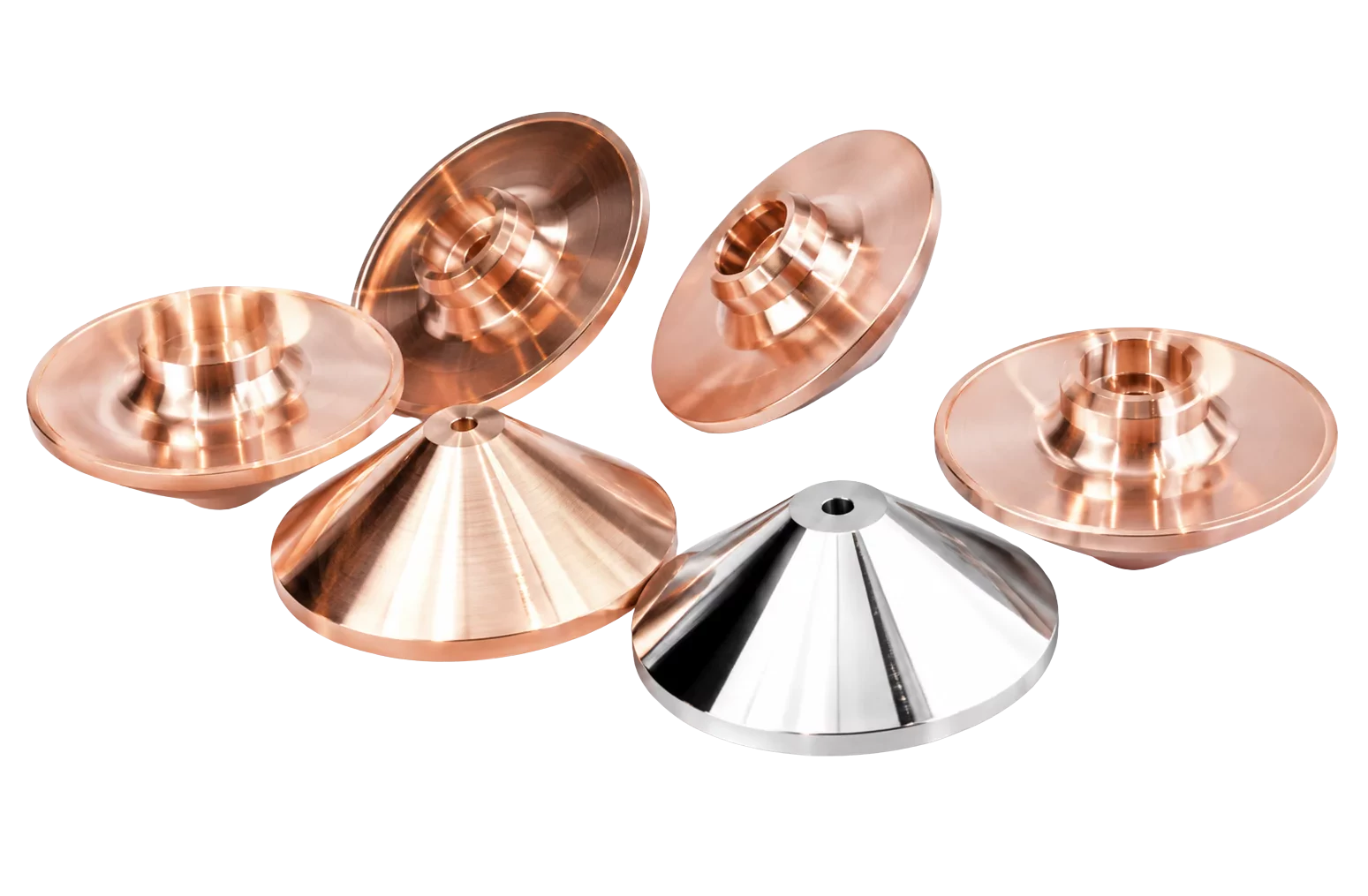

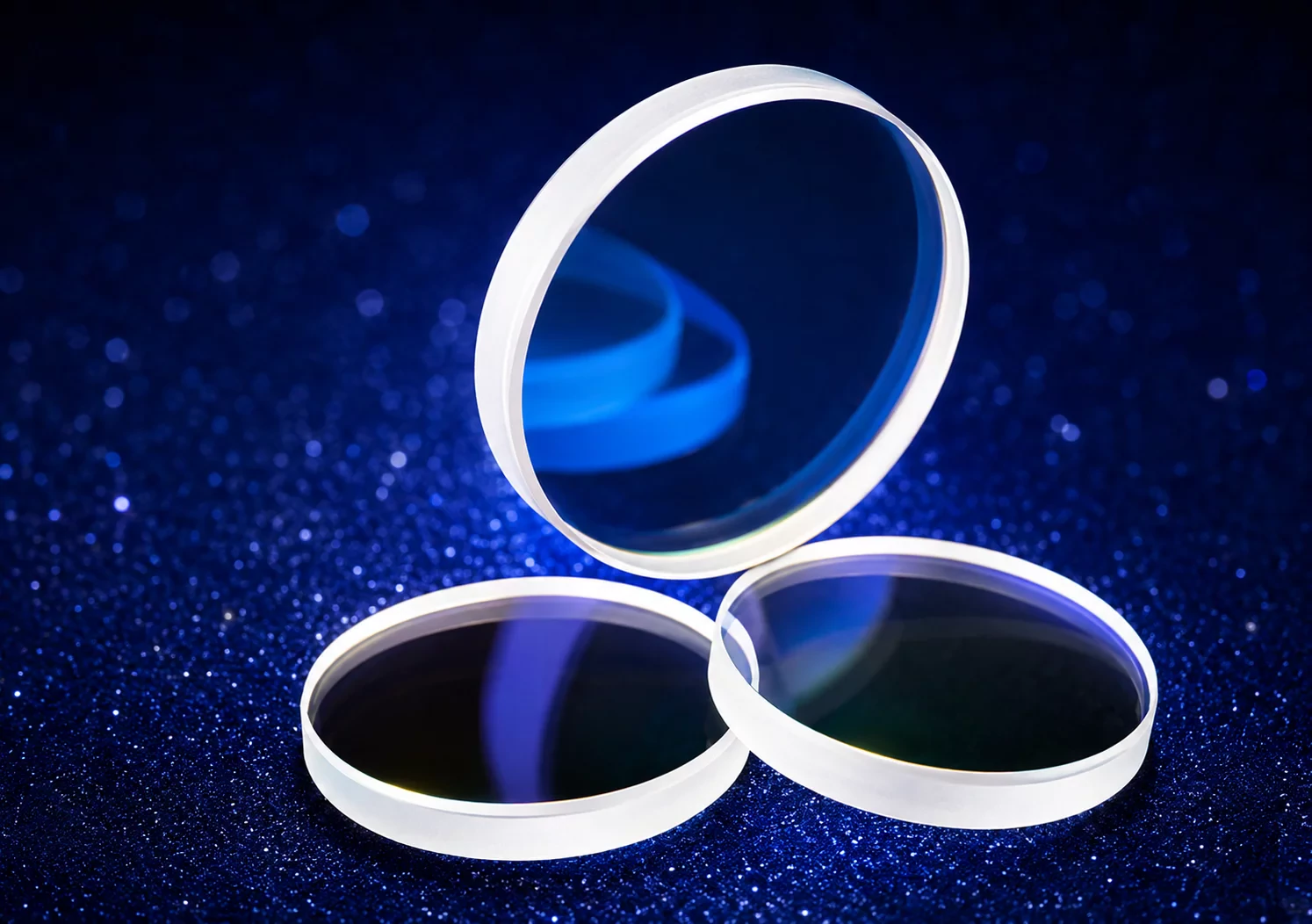

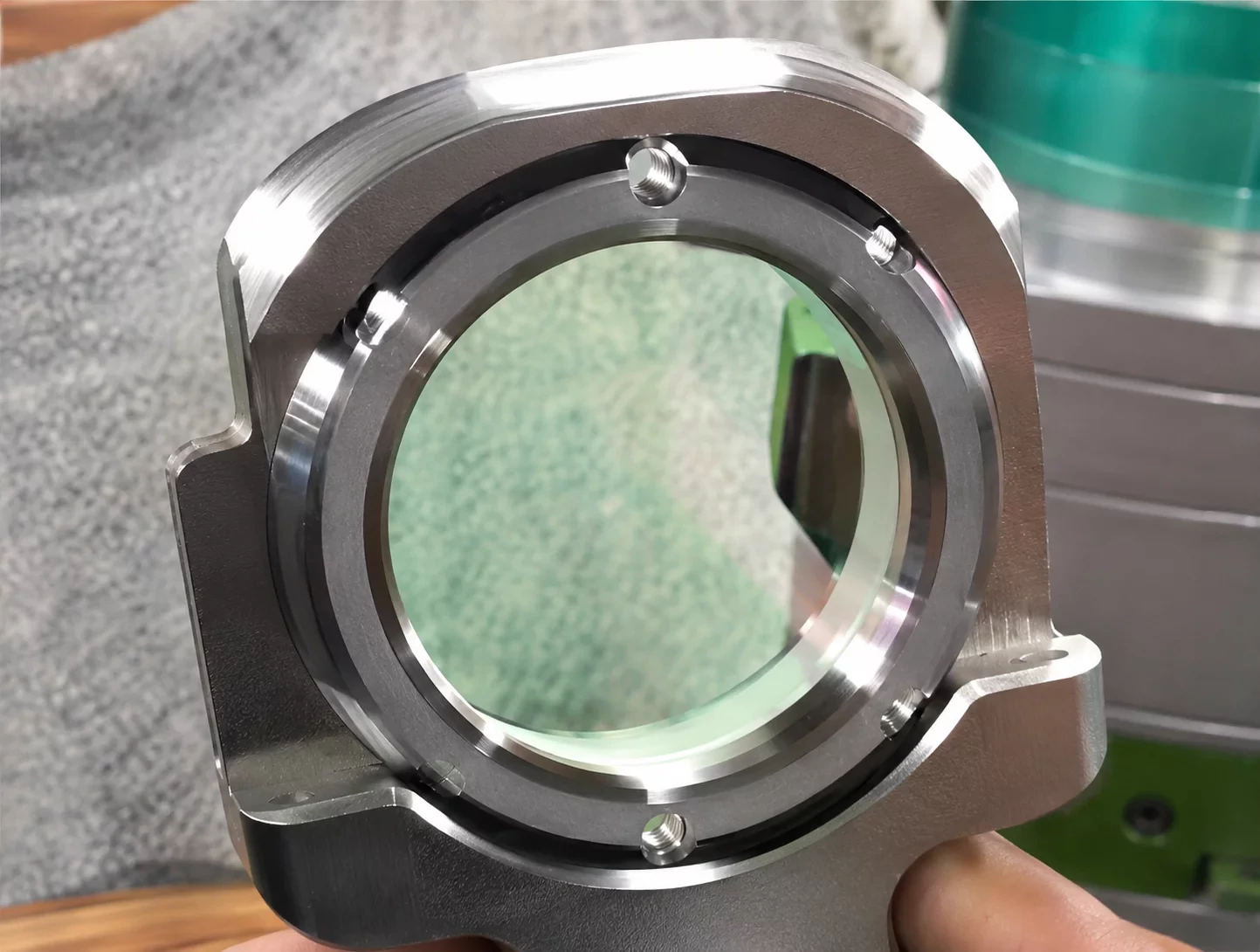

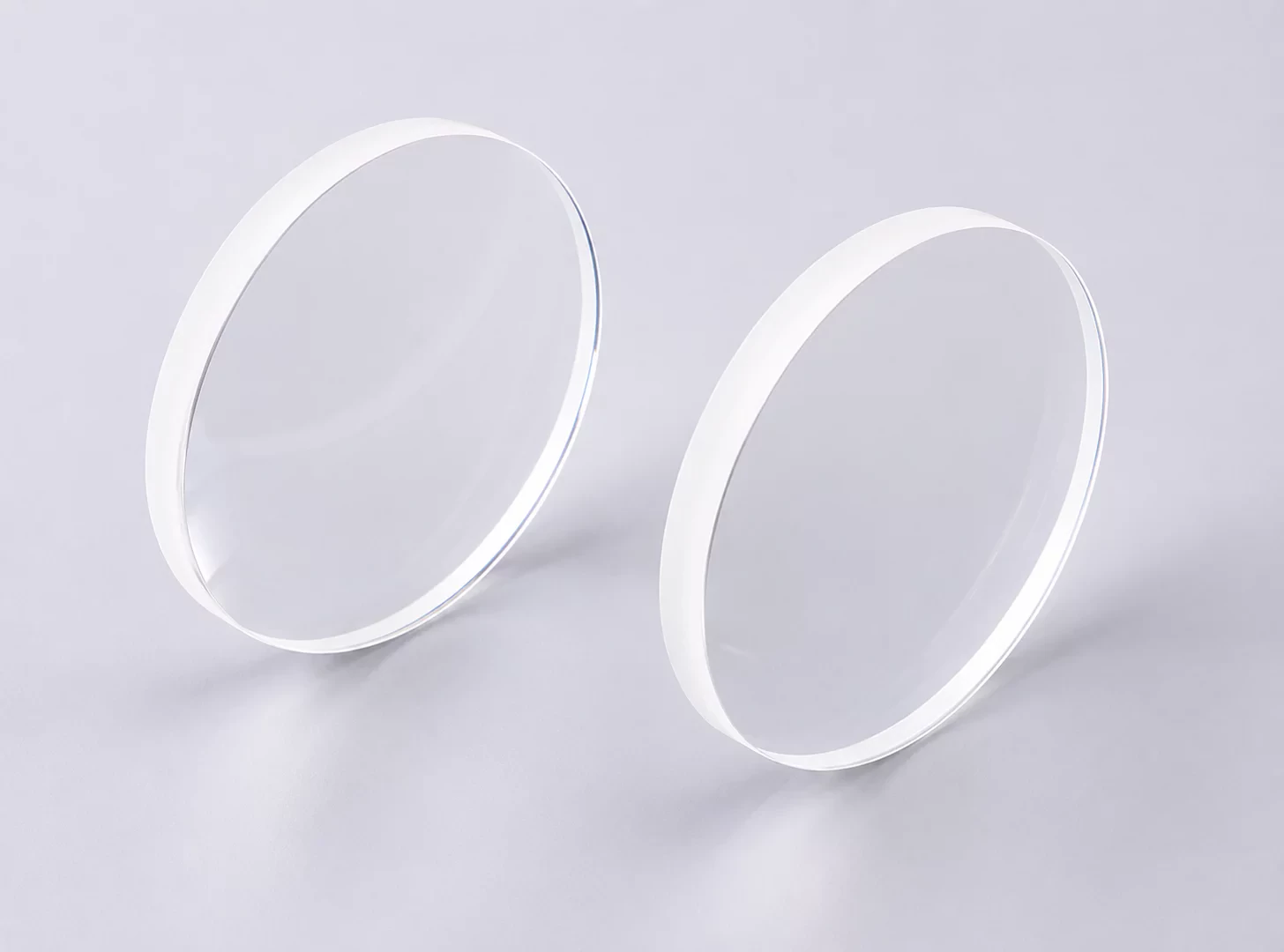

Opcjonalne części eksploatacyjne do lasera
Części eksploatacyjne wchodzące w skład zestawu.

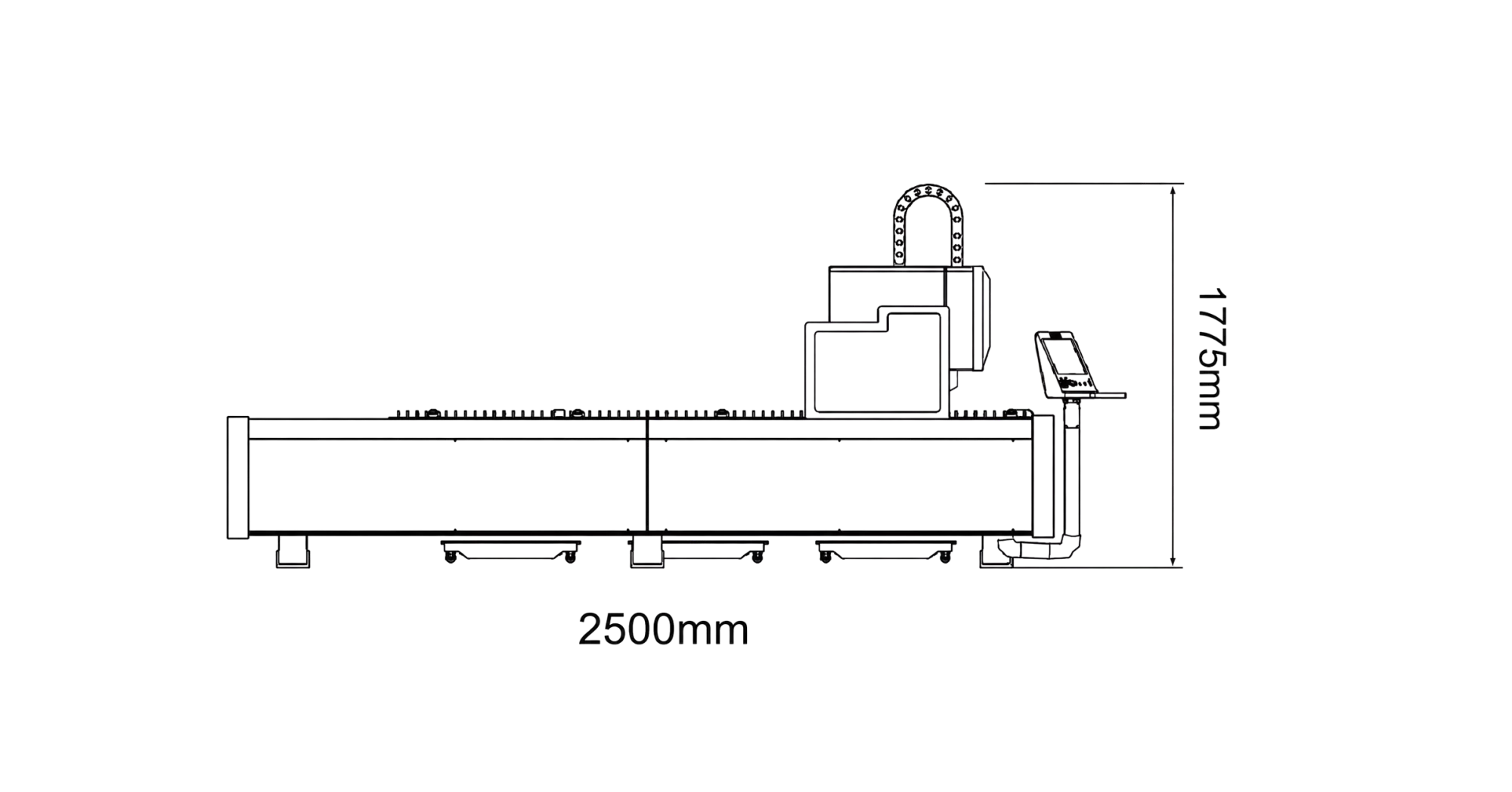

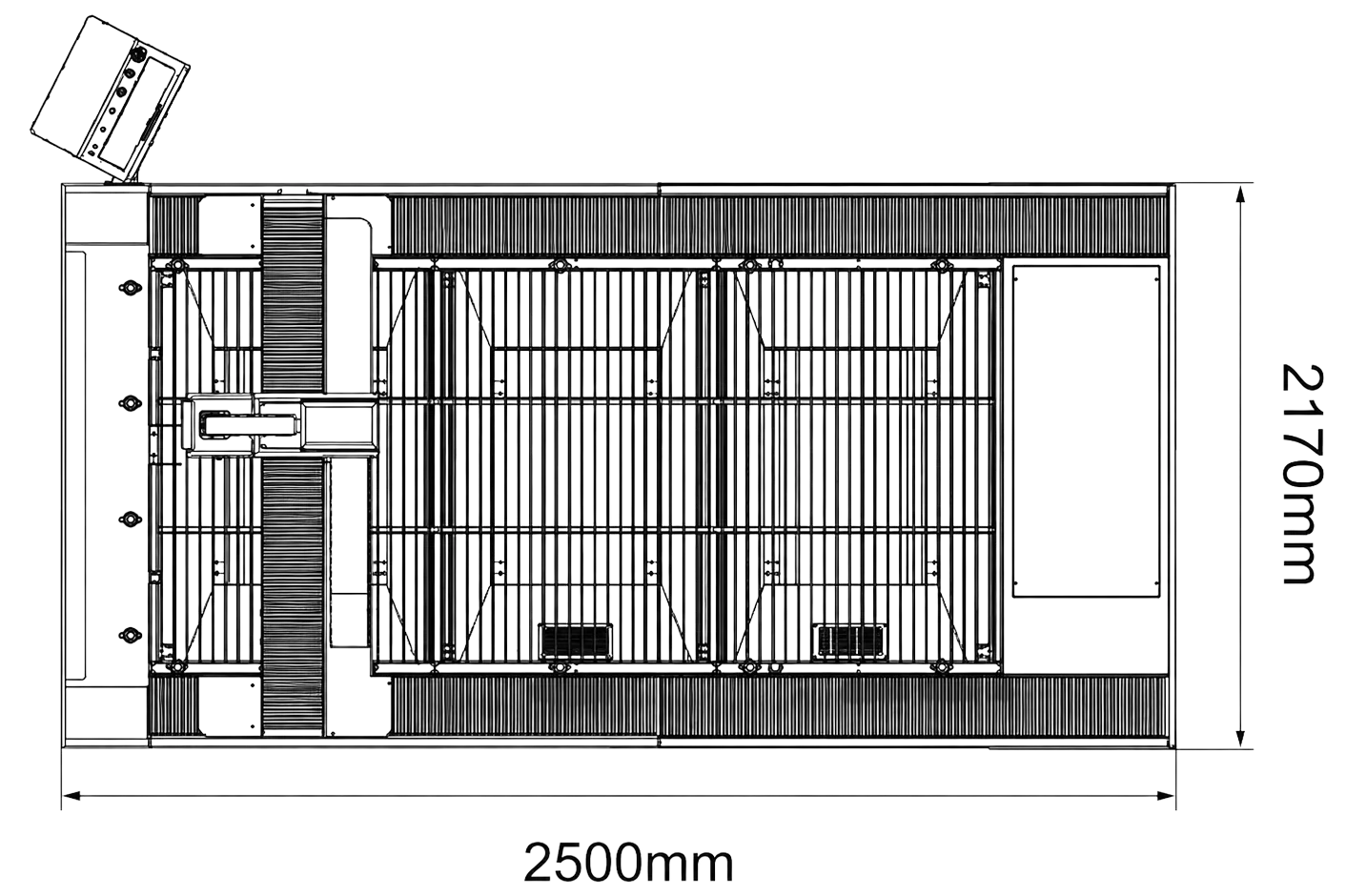

Wymiary i rysunek techniczny maszyny
Parametry cięcia dla modelu D-1520 1500 W
Stal węglowa — CS
Parametry cięcia dla źródła 1500 W.
| Grubość materiału | Prędkość cięcia 1500 W | Materiał |
|---|---|---|
| 1 mm | 15-20 m/min | Stal węglowa |
| 2 mm | 4-5 m/min | Stal węglowa |
| 3 mm | 3-4 m/min | Stal węglowa |
| 4 mm | 2,3–2,8 m/min | Stal węglowa |
| 5 mm | 1,8–2,3 m/min | Stal węglowa |
| 6 mm | 1,6–2,0 m/min | Stal węglowa |
| 8 mm | 1,2-1,5 m/min | Stal węglowa |
| 10 mm | 0,9–1,2 m/min | Stal węglowa |
| 12 mm | 0,8 m/min | Stal węglowa |
| 14 mm | 0,6 m/min | Stal węglowa |
Stal nierdzewna — SS
Parametry cięcia dla źródła 1500 W.
| Grubość materiału | Prędkość cięcia 1500 W | Materiał |
|---|---|---|
| 1 mm | 20–25 m/min | Stal nierdzewna |
| 2 mm | 8–10 m/min | Stal nierdzewna |
| 3 mm | 4,5–5,5 m/min | Stal nierdzewna |
| 4 mm | 3,0–3,5 m/min | Stal nierdzewna |
| 5 mm | 1,5–2,0 m/min | Stal nierdzewna |
| 6 mm | 0,7–0,9 m/min | Stal nierdzewna |
Aluminium — AL
Parametry cięcia dla źródła 1500 W.
| Grubość materiału | Prędkość cięcia 1500 W | Materiał |
|---|---|---|
| 1 mm | 12–16 m/min | Aluminium |
| 2 mm | 4,0–5,0 m/min | Aluminium |
| 3 mm | 1,5–2,5 m/min | Aluminium |
| 3 mm | 1,0–1,3 m/min | Aluminium |
Mosiądz — Brass
Parametry cięcia dla źródła 1500 W.
| Grubość materiału | Prędkość cięcia 1500 W | Materiał |
|---|---|---|
| 1 mm | 12–15 m/min | Mosiądz |
| 2 mm | 4,0–5,0 m/min | Mosiądz |
| 3 mm | 1,5–2,0 m/min | Mosiądz |
Specyfikacja D-1520 1500 W
| Parametr | Wartość |
|---|---|
| Model | Laser światłowodwy Fiber D-1520 1500W |
| Pole robocze | 1500 × 2000 mm |
| Moc lasera | 1500 W |
| Głowica tnąca | BS03KCAT |
| Źródło laserowe | Raycus |
| Żywotność źródła fiber | Powyżej 10 000 godzin |

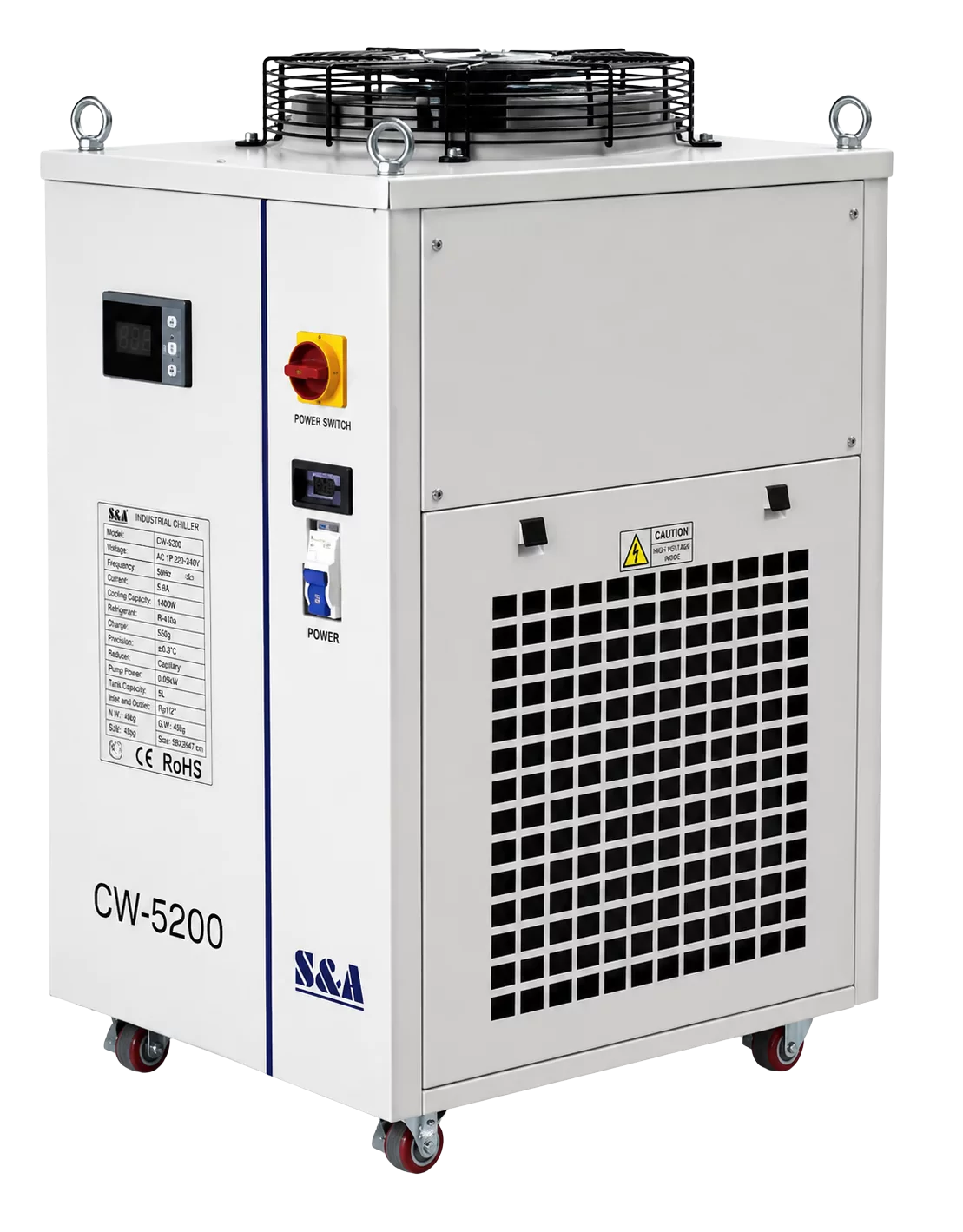

| Chłodnica | S&A / Hanli |
| Zakres grubości cięcia | 0,5–10 mm w zakresie standardowej precyzji |
| Gaz pomocniczy do cięcia | Standardowo bez źródła powietrza; opcjonalnie kompresor śrubowy z butlą gazową, tlen lub azot |
| Maksymalne przyspieszenie | 1,5G |
| Dokładność repozycjonowania | W zakresie ±0,01 mm |

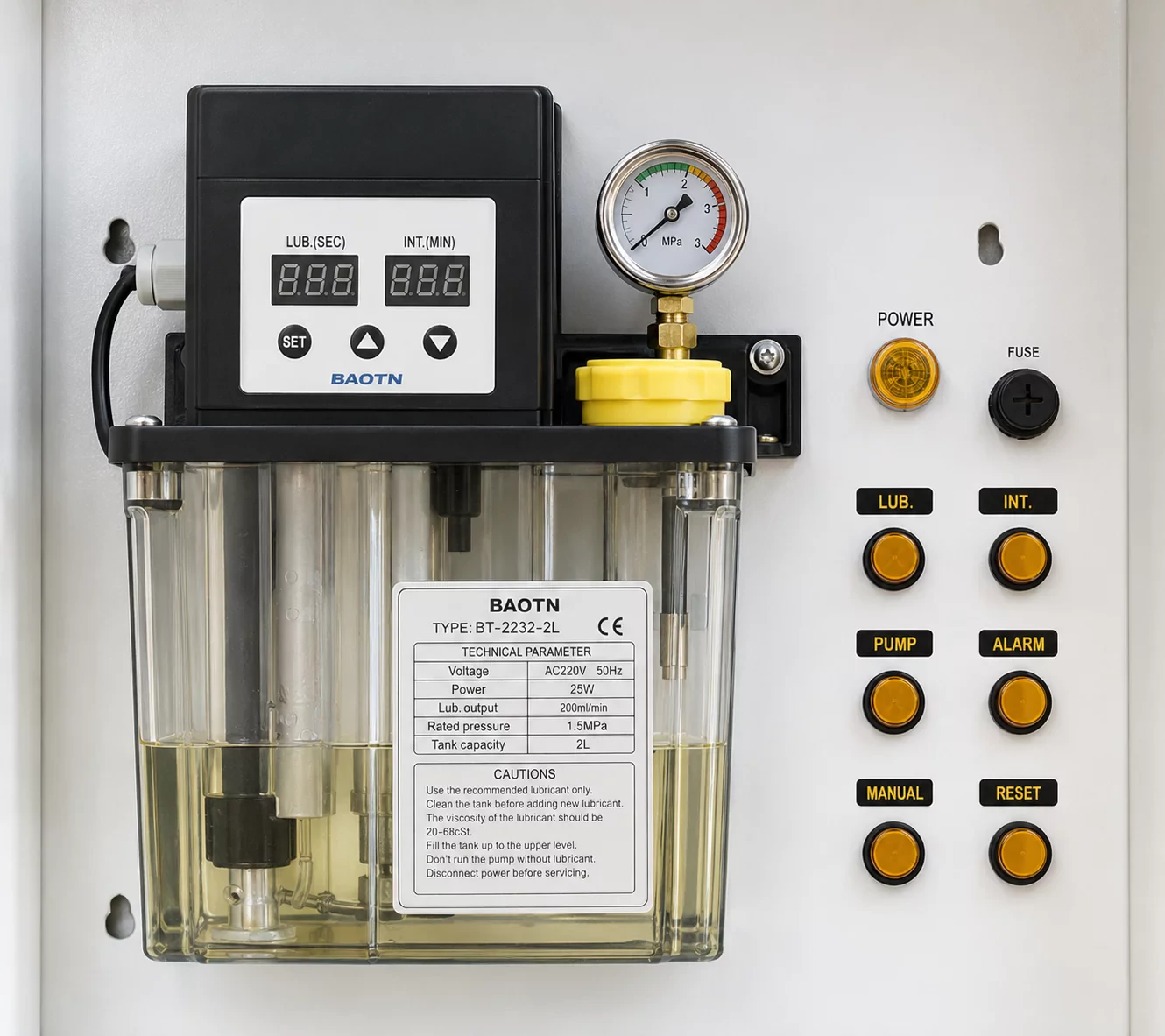

| Układ smarowania | Elektryczny |
| Odciąg pyłu | Standardowo bez urządzenia odciągowego; opcjonalnie wentylator wyciągowy |
| Dokładność pozycjonowania | < ±0,02 mm |
| Gazy pomocnicze | Tlen, azot, sprężone powietrze |
| Powtarzalność | ≤ ±0,005 mm |
| Maksymalna prędkość | 60 m/min |

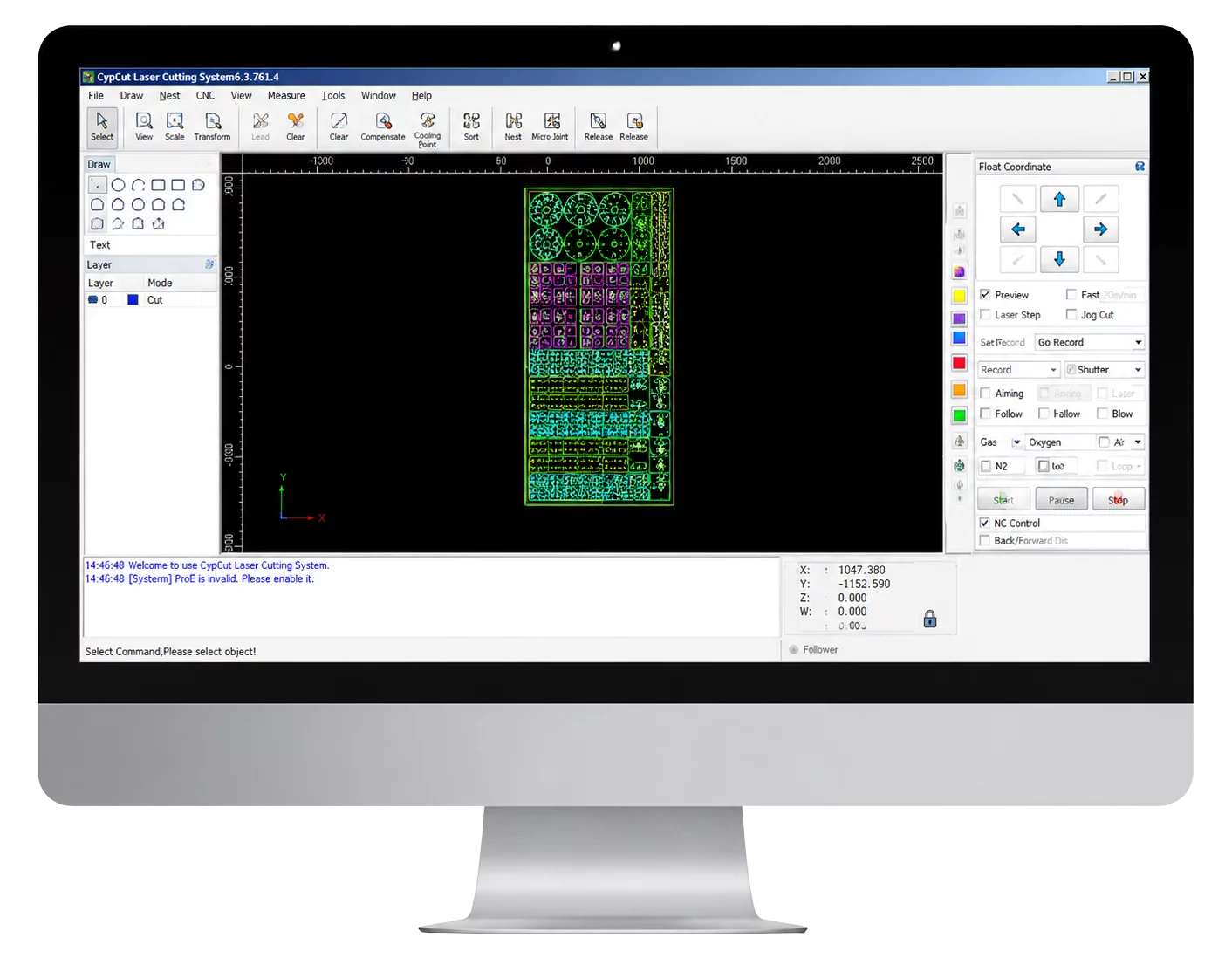

| Obsługiwane formaty plików | DXF / PLT / AI / LXD / GBX / kod NC |
| Napięcie zasilania | 380 V, 3 fazy, 50/60 Hz / 220 V |
| Gwarancja | 1 rok |
